P55 pro - Mobo P55 đến từ ASRock

Thứ ba - 18/01/2011 23:56
I/ Giới thiệu Đặc tính kỹ thuật
P55 pro - Mobo P55 đến từ ASRock

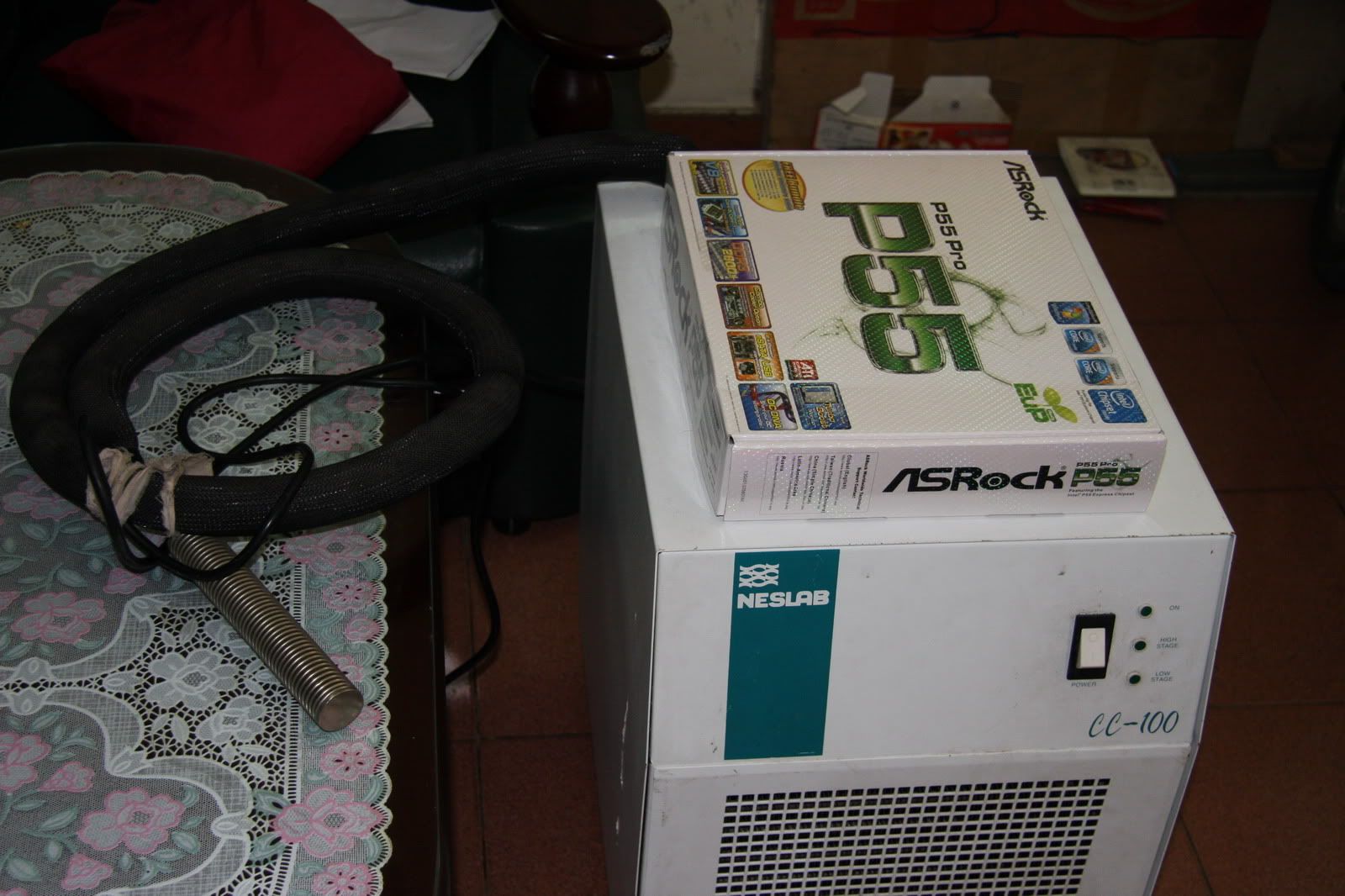

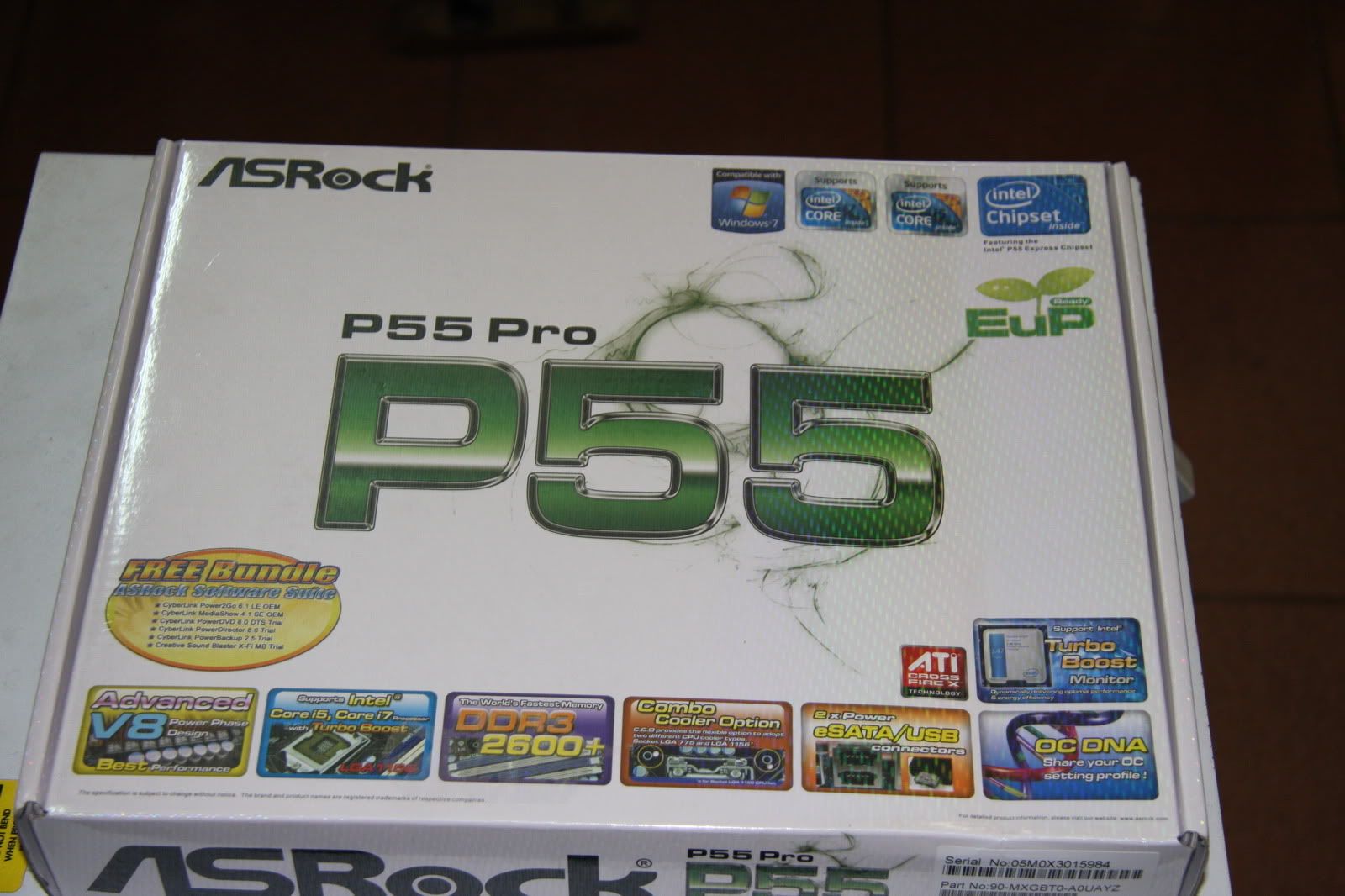

Hình ảnh em nó :



Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1066 với dung lượng 237KB.





Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1066 với dung lượng 202KB.

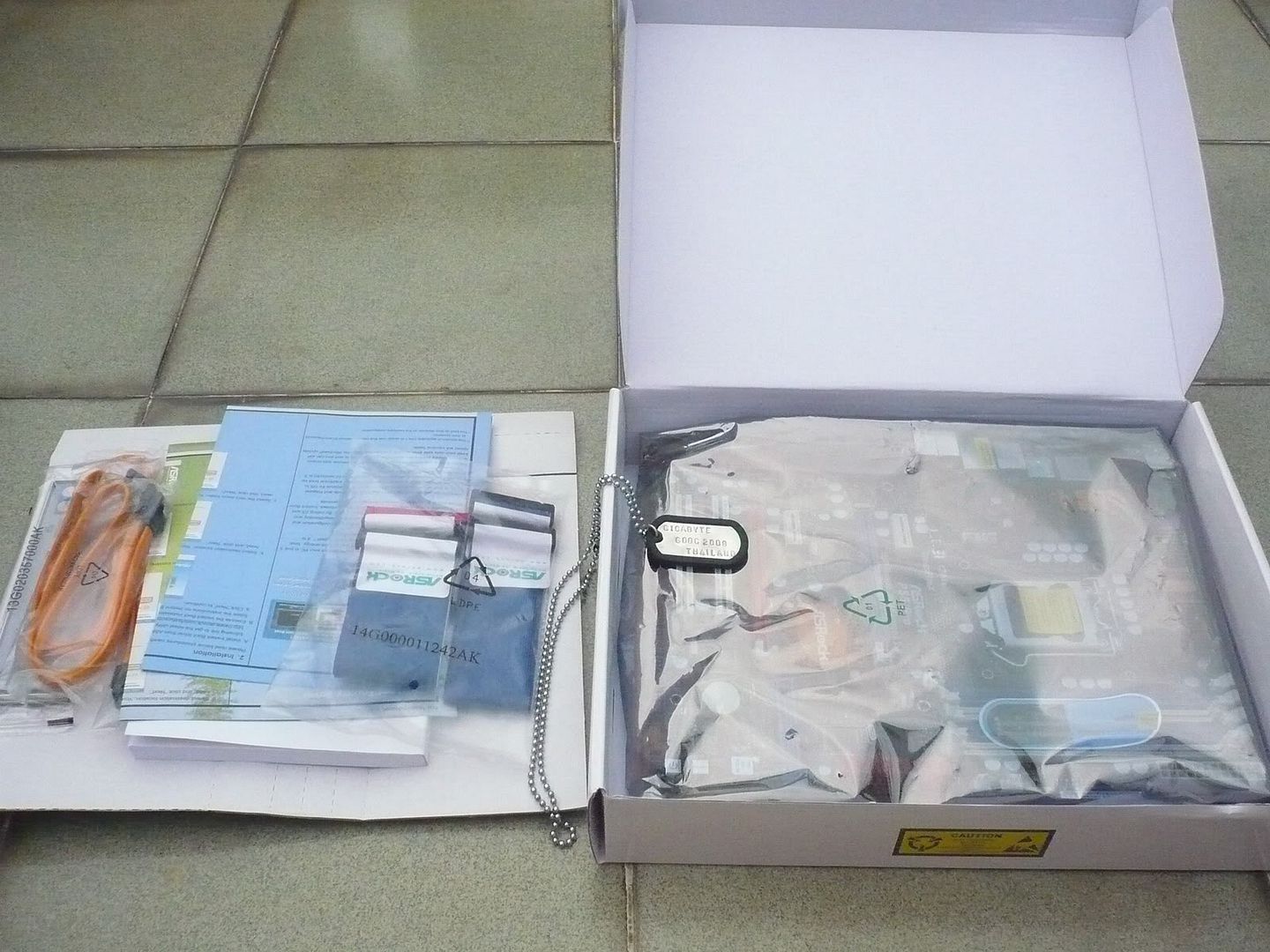

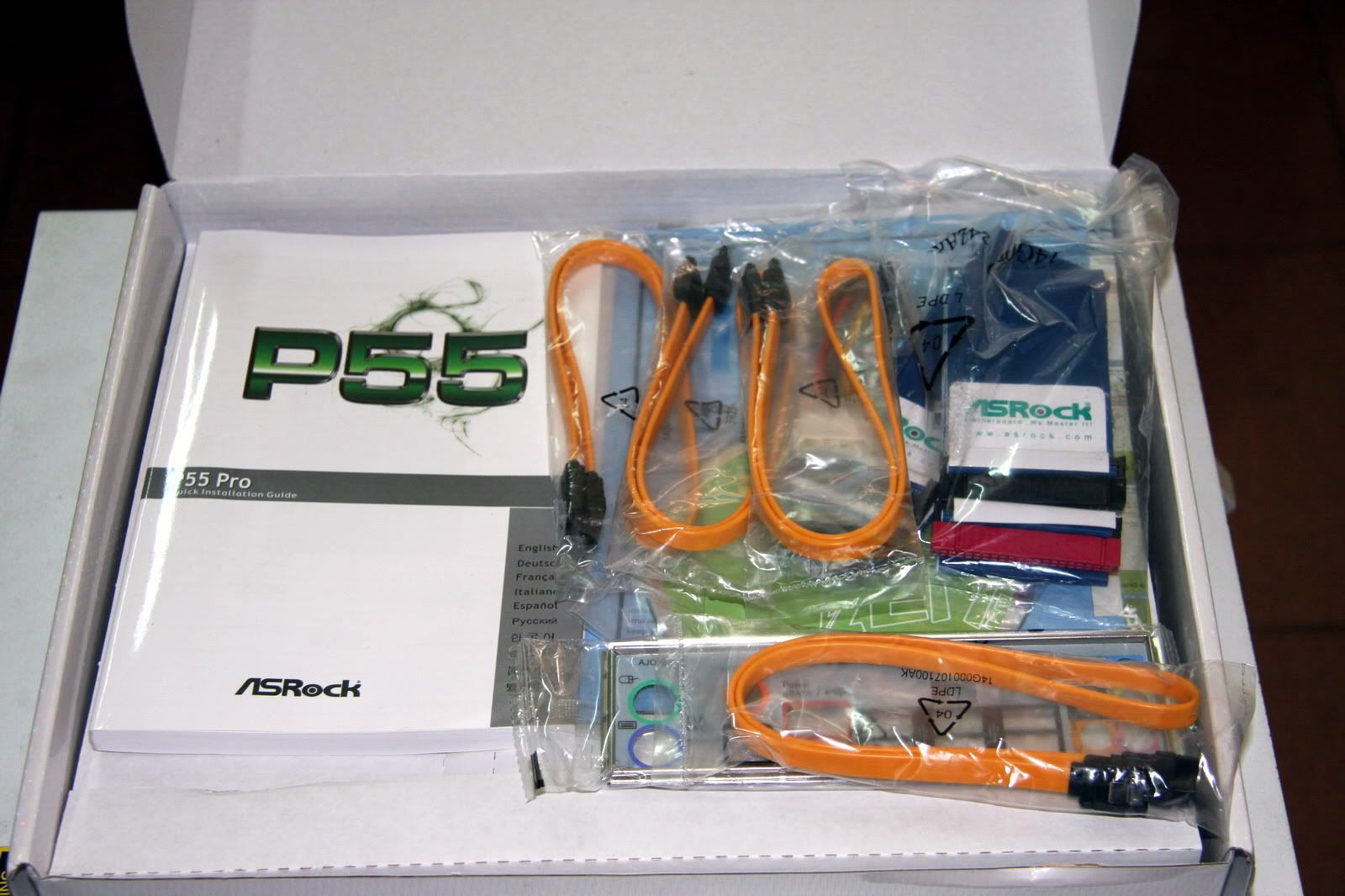

Mở hộp ra nào. Phụ kiện bên trong gồm : 4 cáp sata, 1 cáp nguồn sata, 1 cáp IDE, 1 cáp Floppy, 1 sách hướng dẫn, 1 FE và 1 CD Driver



Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1066 với dung lượng 202KB.





Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1200 với dung lượng 274KB.

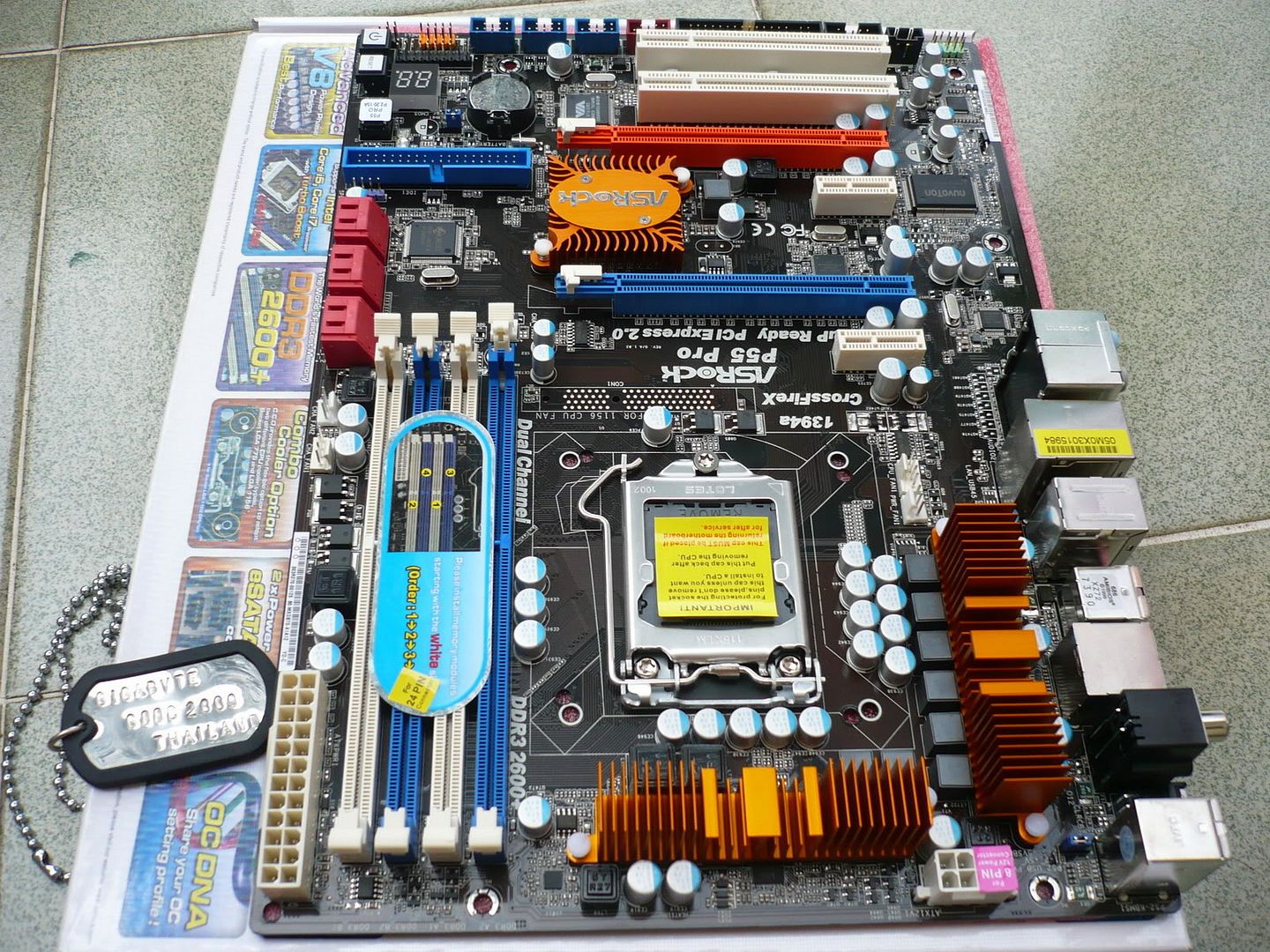

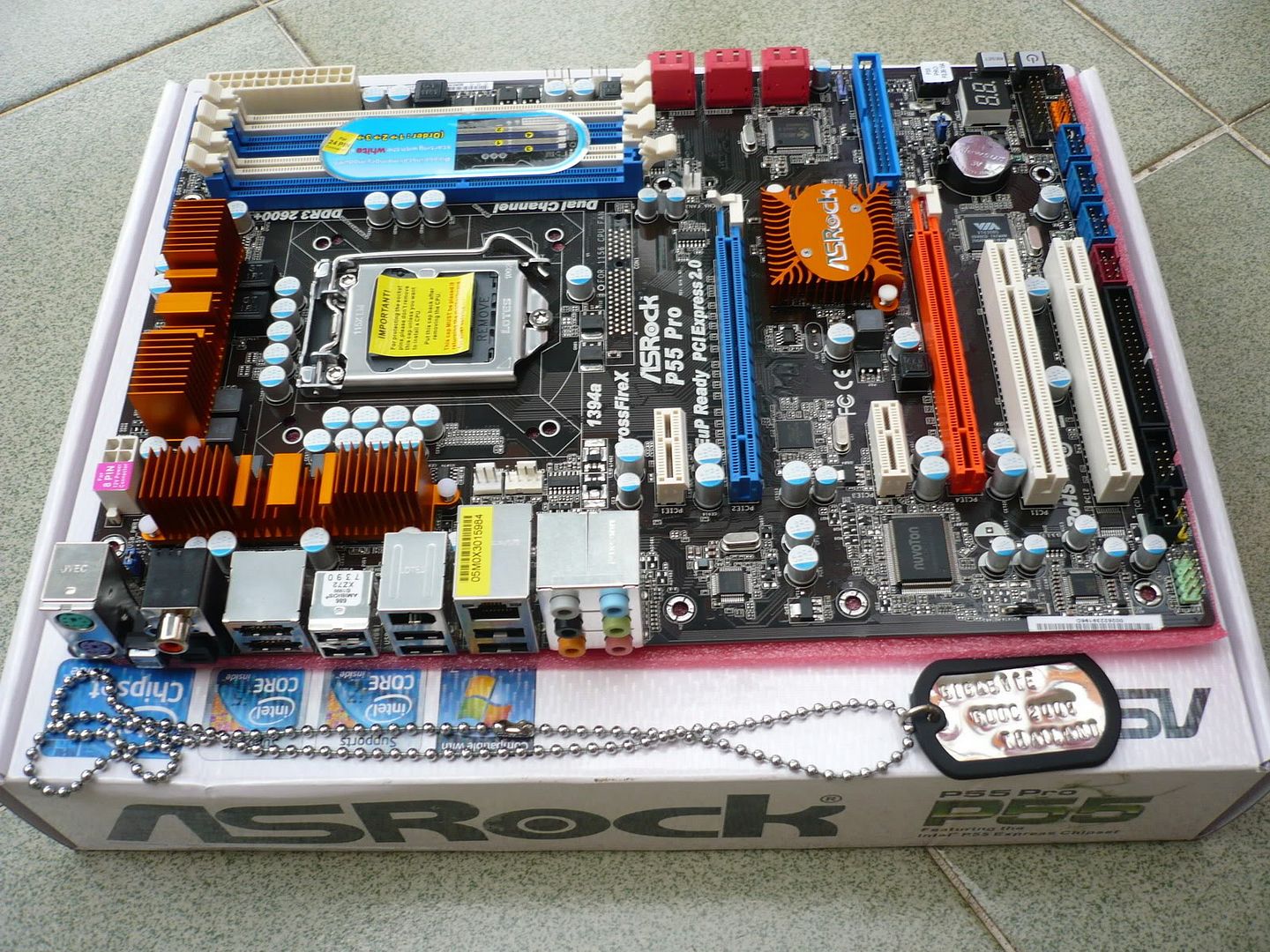

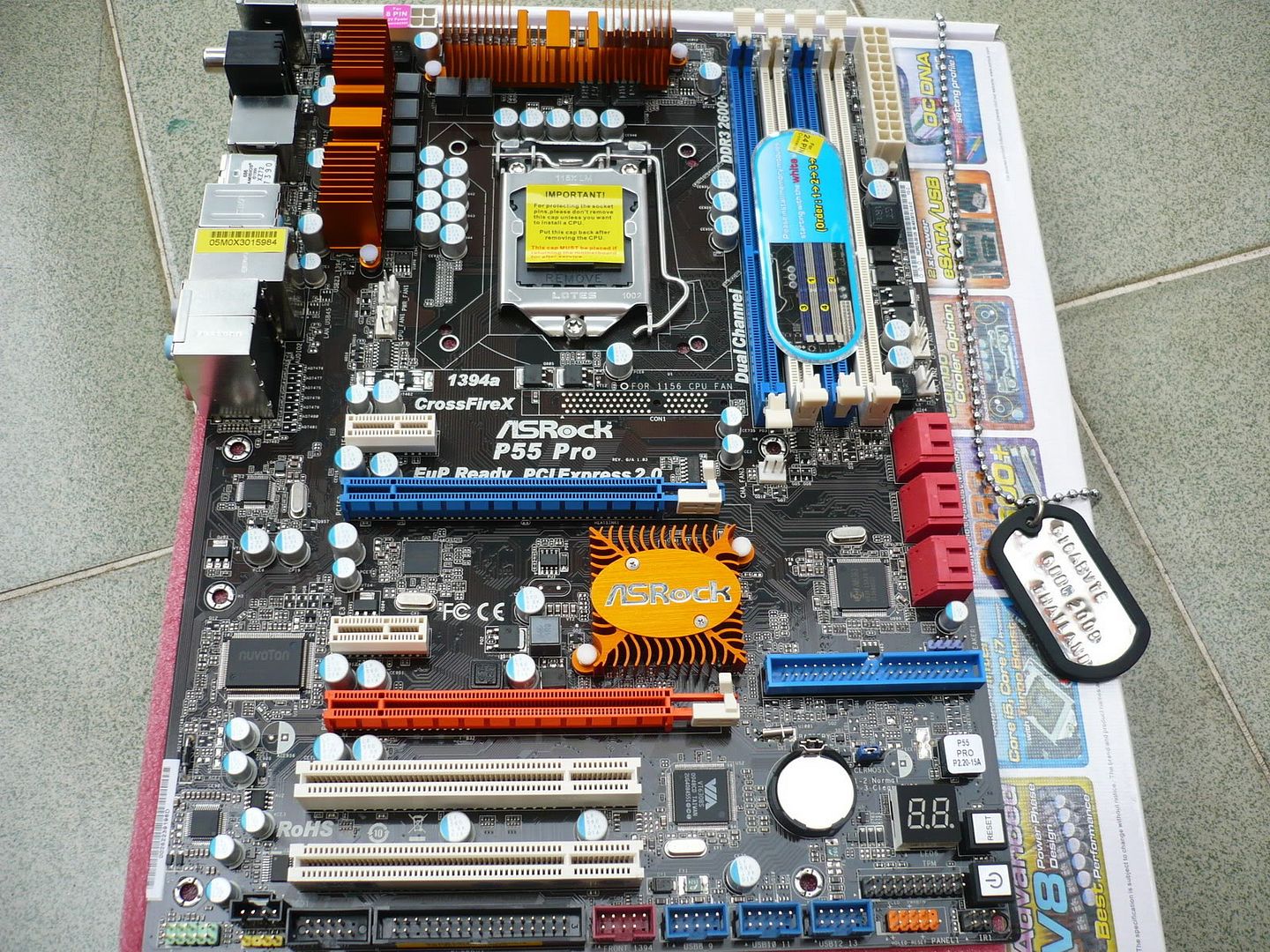

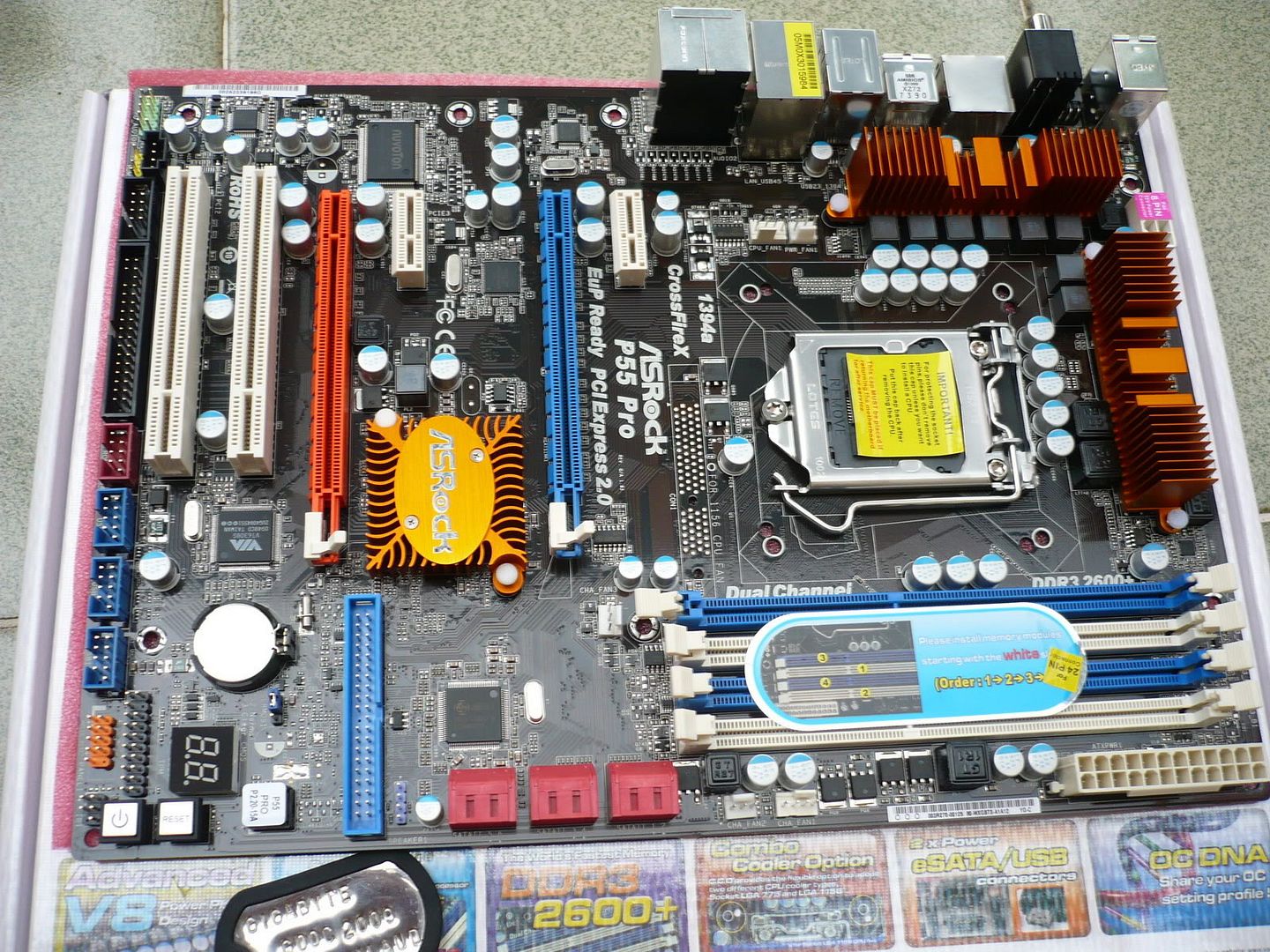

Em nó lộ nguyên hình : Bo mạch được thiết kế với màu đen chủ đạo với dàn Heatsink màu đồng đặc trưng của ASRock. Main sử dụng toàn bộ tụ rắn của Japan với 8 pha cấp nguồn cho CPU và 2 pha cấp nguồn cho ram, 4 khe ram hỗ trợ DDR3 2600+ max 16Gb, 2 PCI ex hỗ trợ CrossfireX. Ngoài ra trên main còn có sẵn các nút Power và Reset tiện cho việc gắn vào benchtable, nút clear CMOS phía sau back panel rất tiện cho overclock. Debug led hiển thị trạng thái hoạt động của main khi boot ( tiếc là ko hiển thị được nhiêt độ CPU khi vận hành), 6 cổng SATA2 đặt sát hông phài của main tiện lợi cho việc đi dây



Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1200 với dung lượng 488KB.





Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1200 với dung lượng 601KB.





Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1200 với dung lượng 527KB.





Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1200 với dung lượng 528KB.

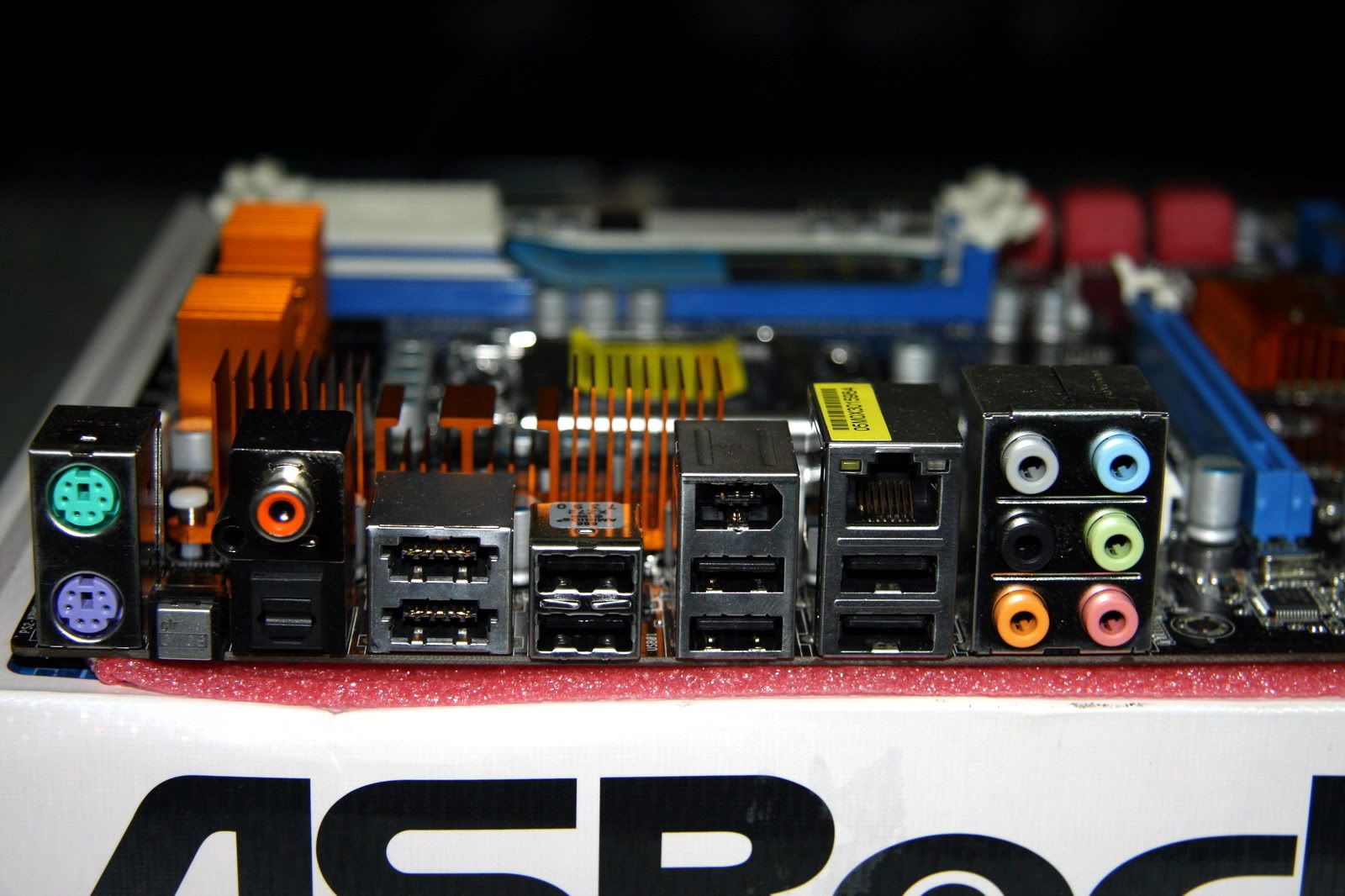

Dàn back panel bao gồm : 2 cổng PS2 cắm chuột phím, nút clear CMOS, cổng Coaxial và Optical, 2 eSata, 4 USB 2.0, 1 IEEE 1394, 1 cổng Lan Gb và 1 Audio 7.1 ALC 890



Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1066 với dung lượng 210KB.

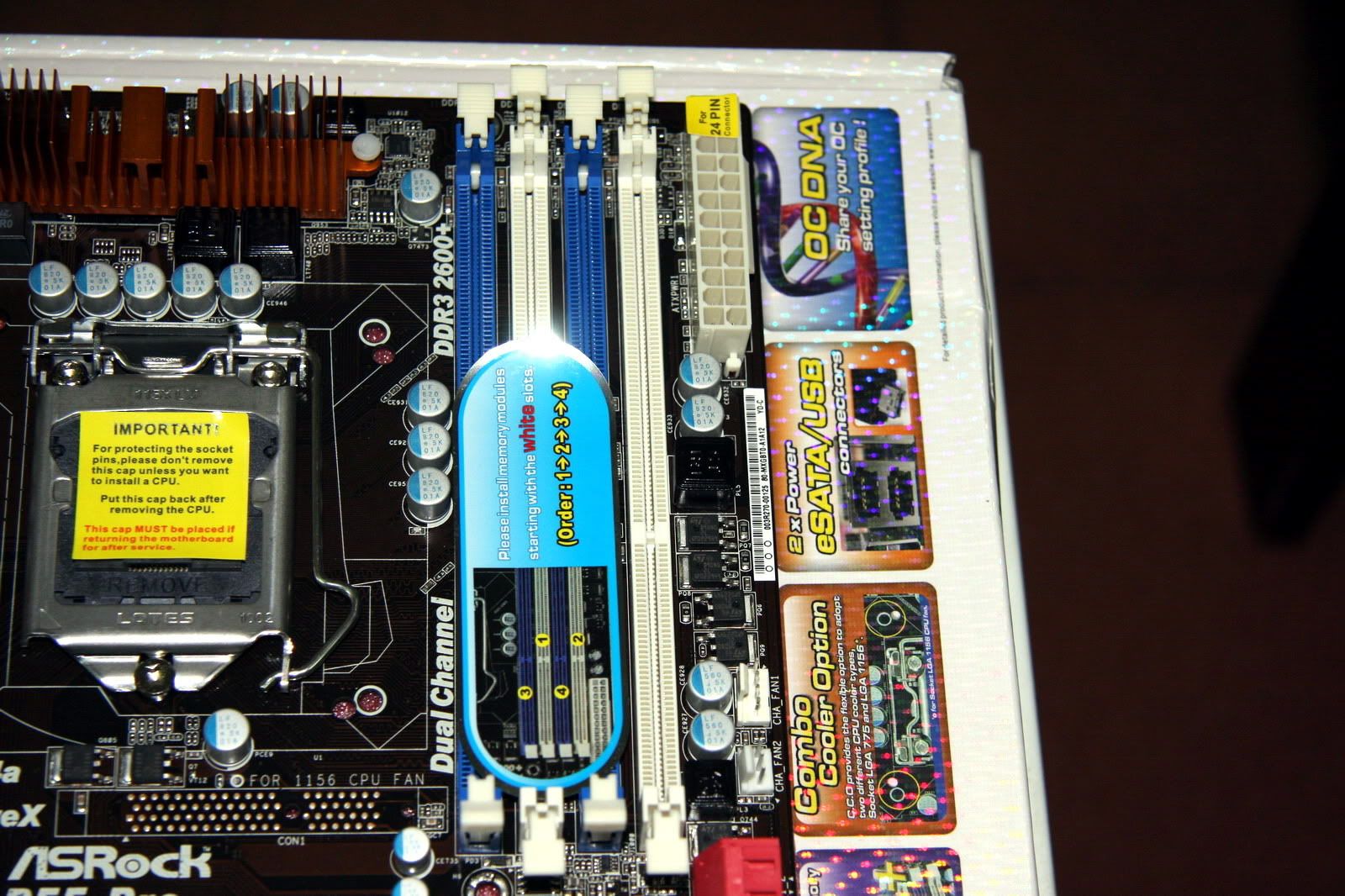

4 khe ram hỗ trợ DDR3 2600+ max 16Gb



Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1066 với dung lượng 341KB.

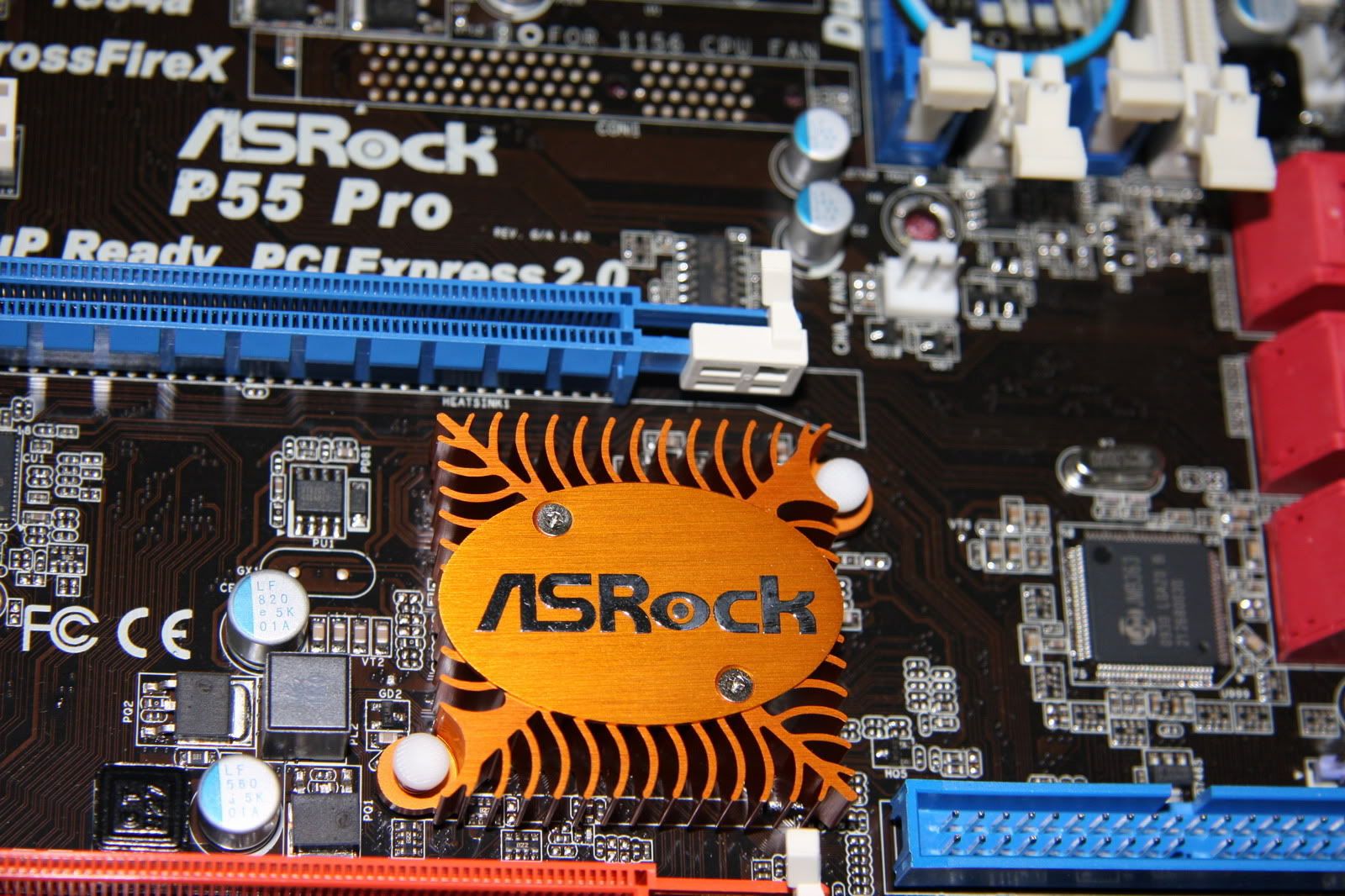

PCH được đặt ở vị trí khá hợp lý để lấy gió từ VGA tản nhiệt cho PCH, trong quá trình test sờ tay vào PCH rất mát



Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1066 với dung lượng 353KB.

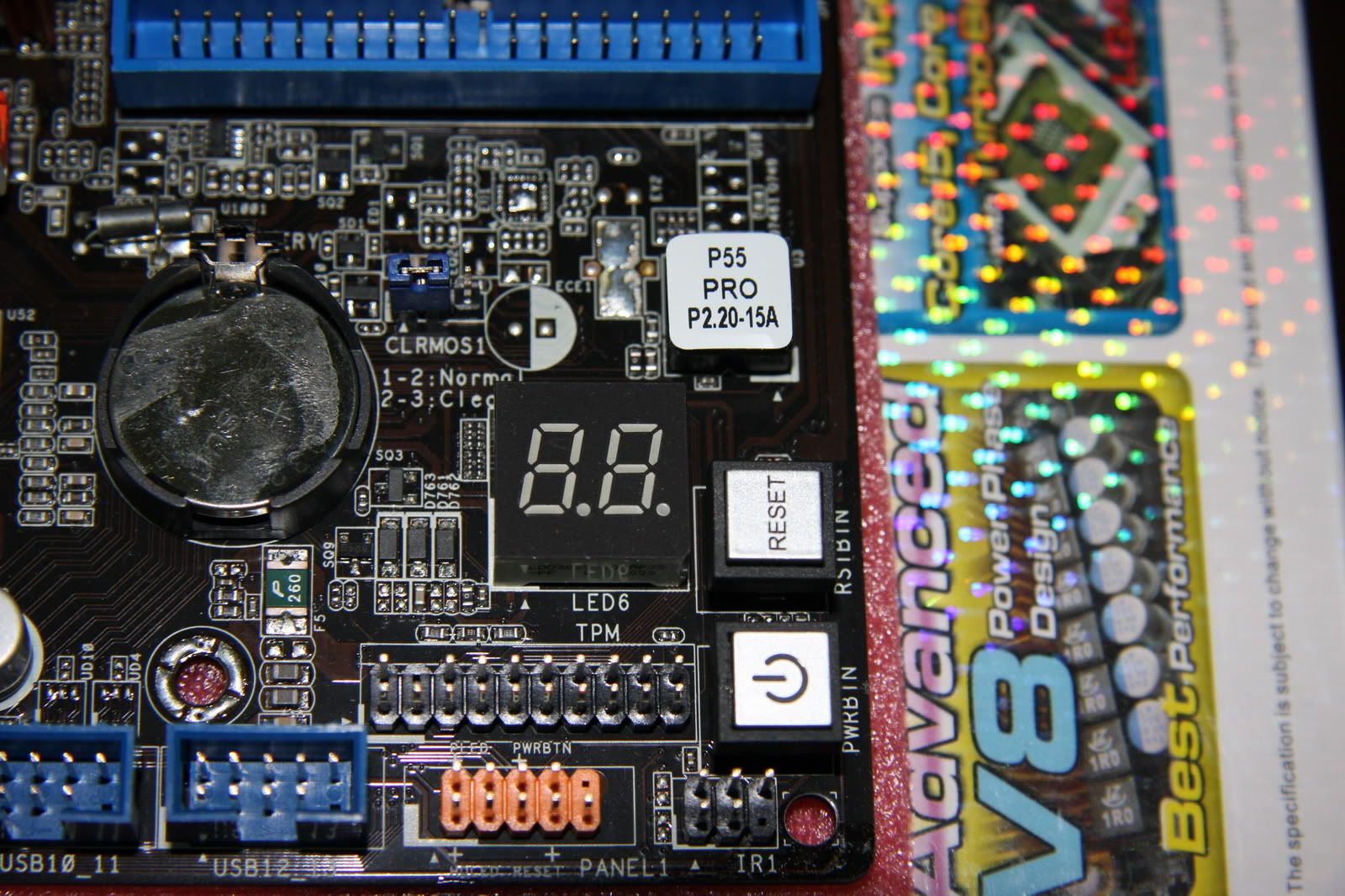

Debug led, power và reset button, bios



Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1066 với dung lượng 351KB.

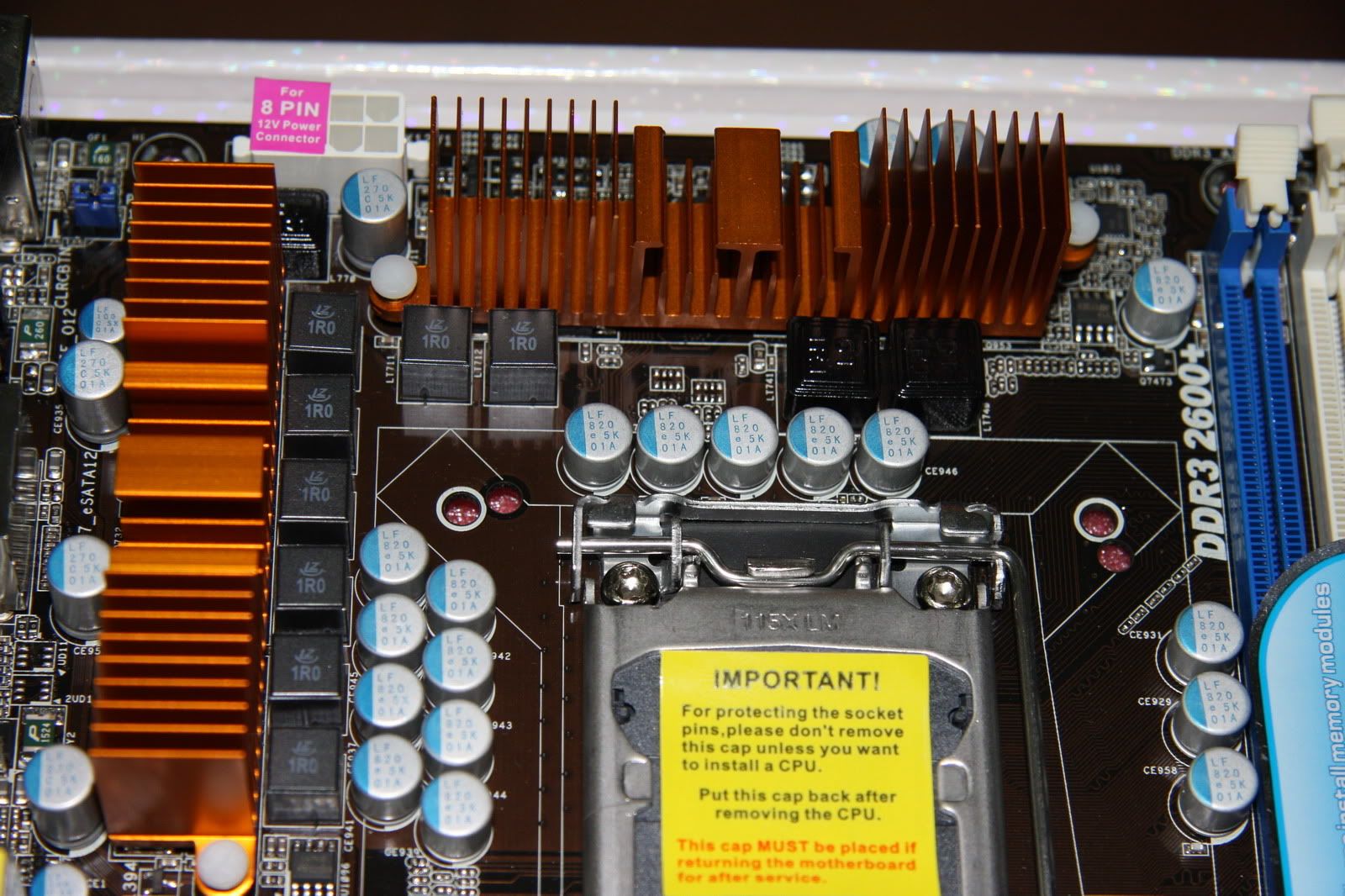

8 pha cấp nguồn CPU. Dàn fet của CPU cũng được gắn heatsink tản nhiệt. Các bạn nào đang sử dụng các loại HSF cũ đời 775 ko cần phải băn khoăn kiếm clip 1156 nữa vì main hỗ trợ cả 2 lỗ cắm 775 và 1366 nha.



Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1066 với dung lượng 330KB.

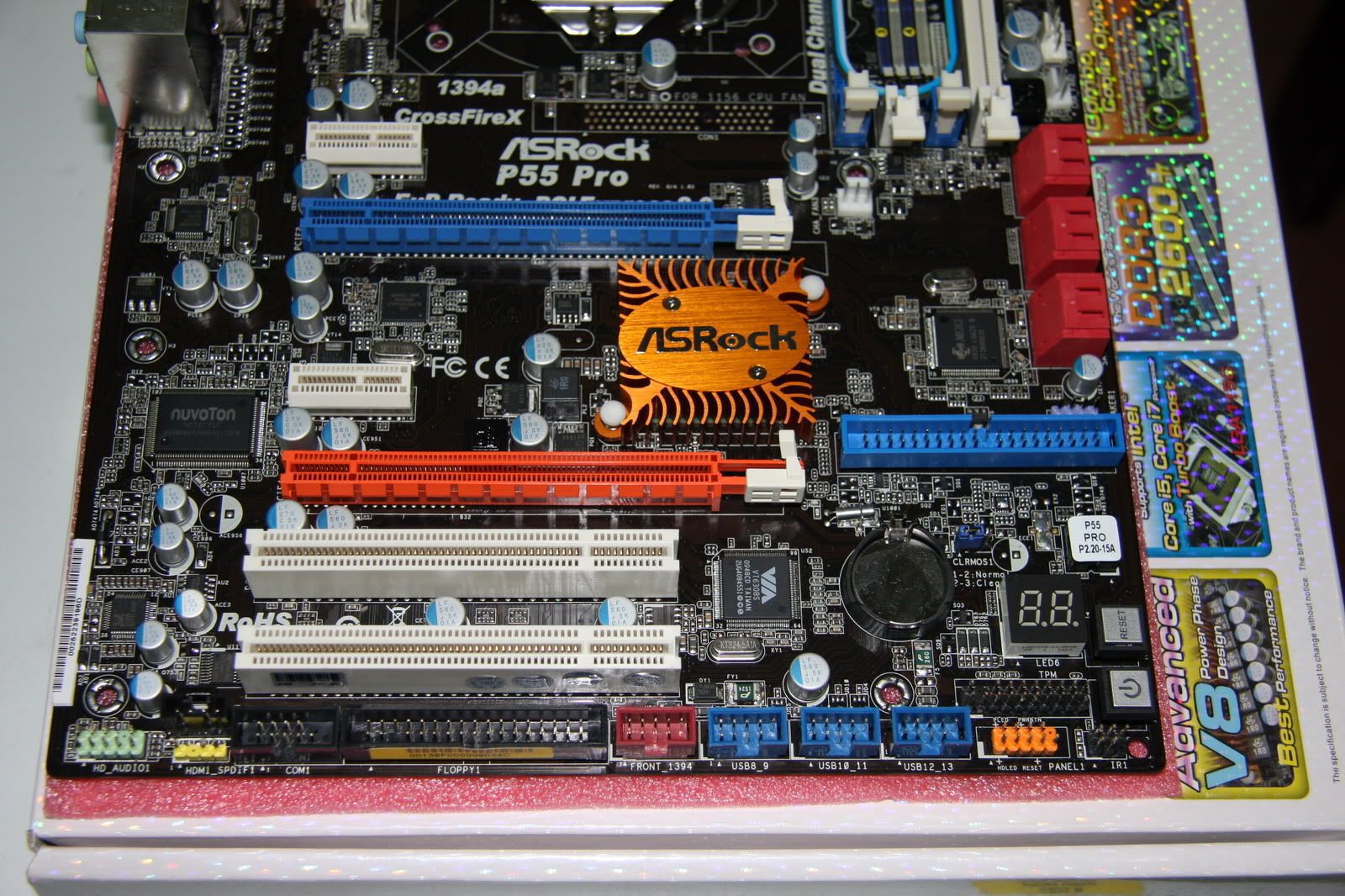

Nửa phần thân dưới của main



Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1066 với dung lượng 441KB.

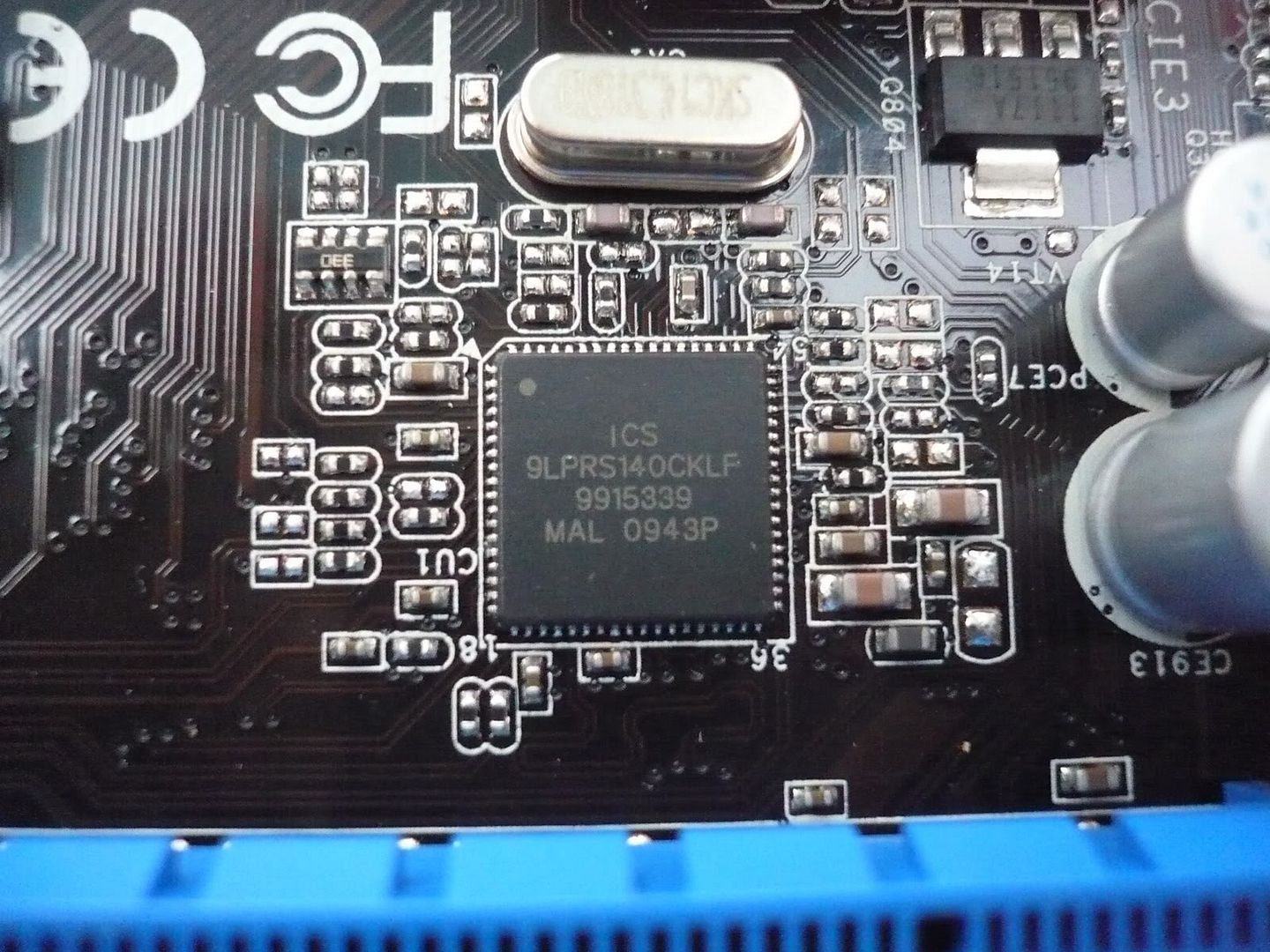

Main sử dụng ICS 9LPRS140CKLF



Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1200 với dung lượng 348KB.

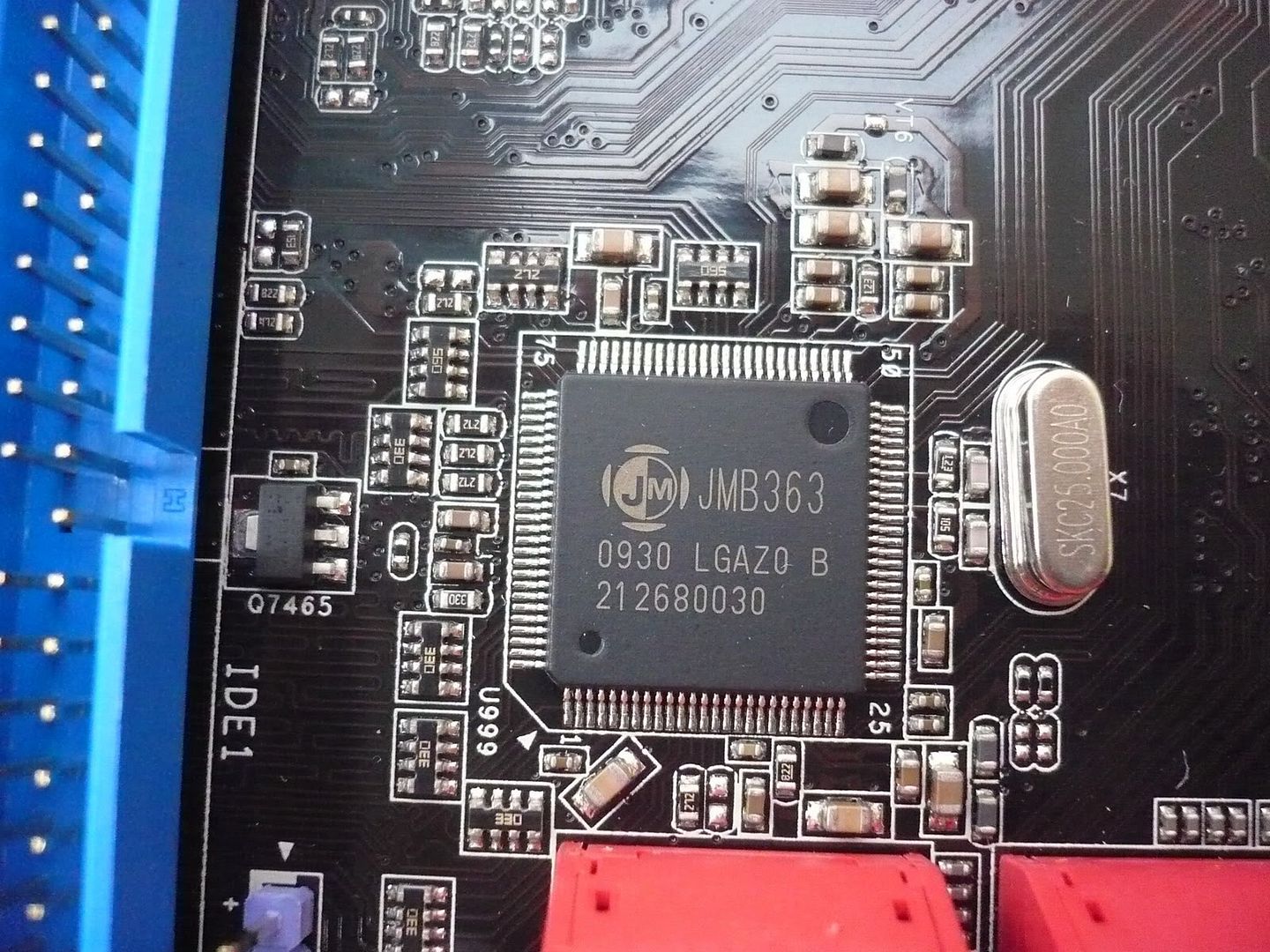

Chip JMicron điều khiển IDE, Esata và SATA RAID



Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1200 với dung lượng 419KB.

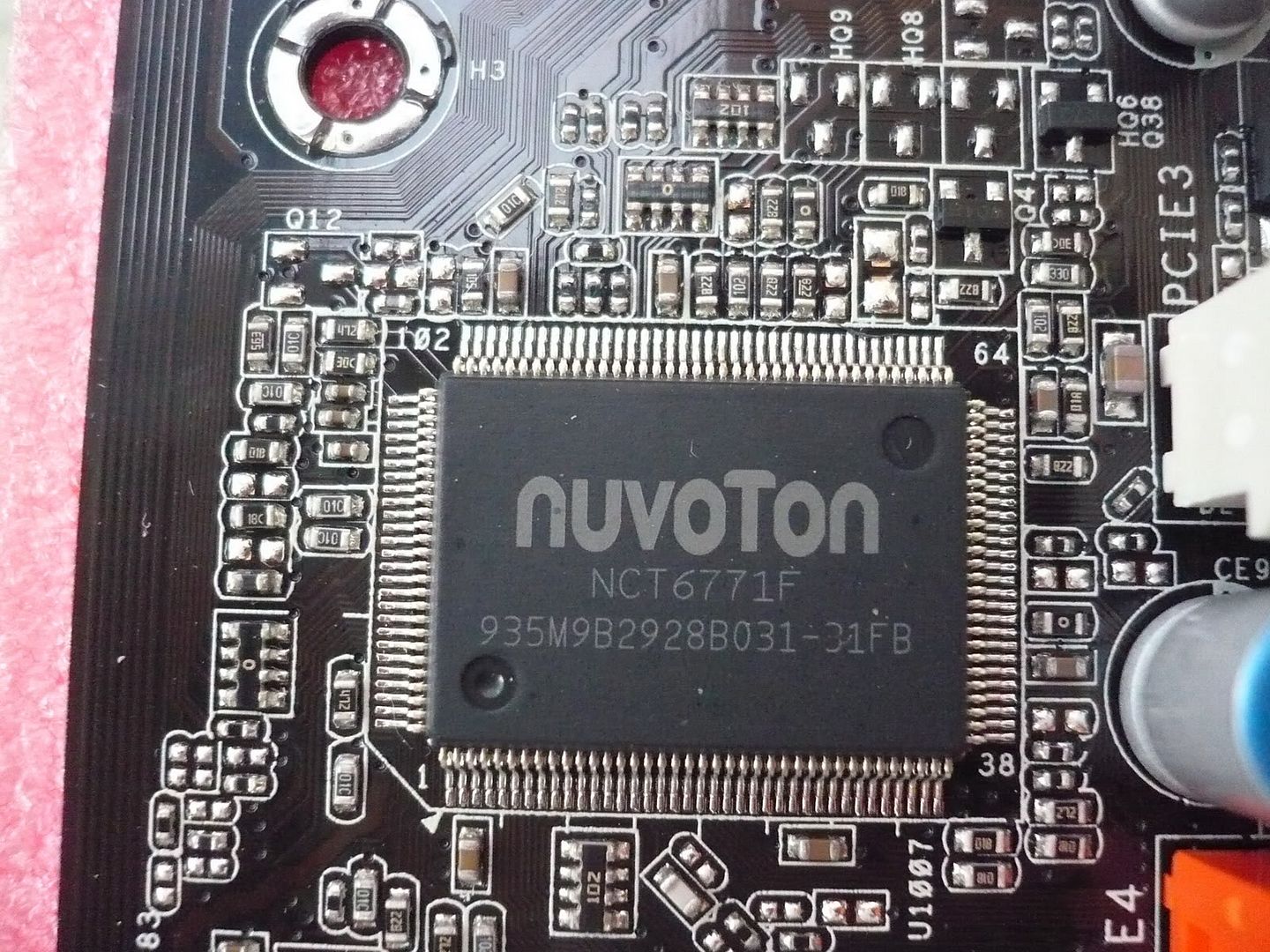

Chip I/O nuvoTon



Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1200 với dung lượng 458KB.

II/ Thử nghiệm :

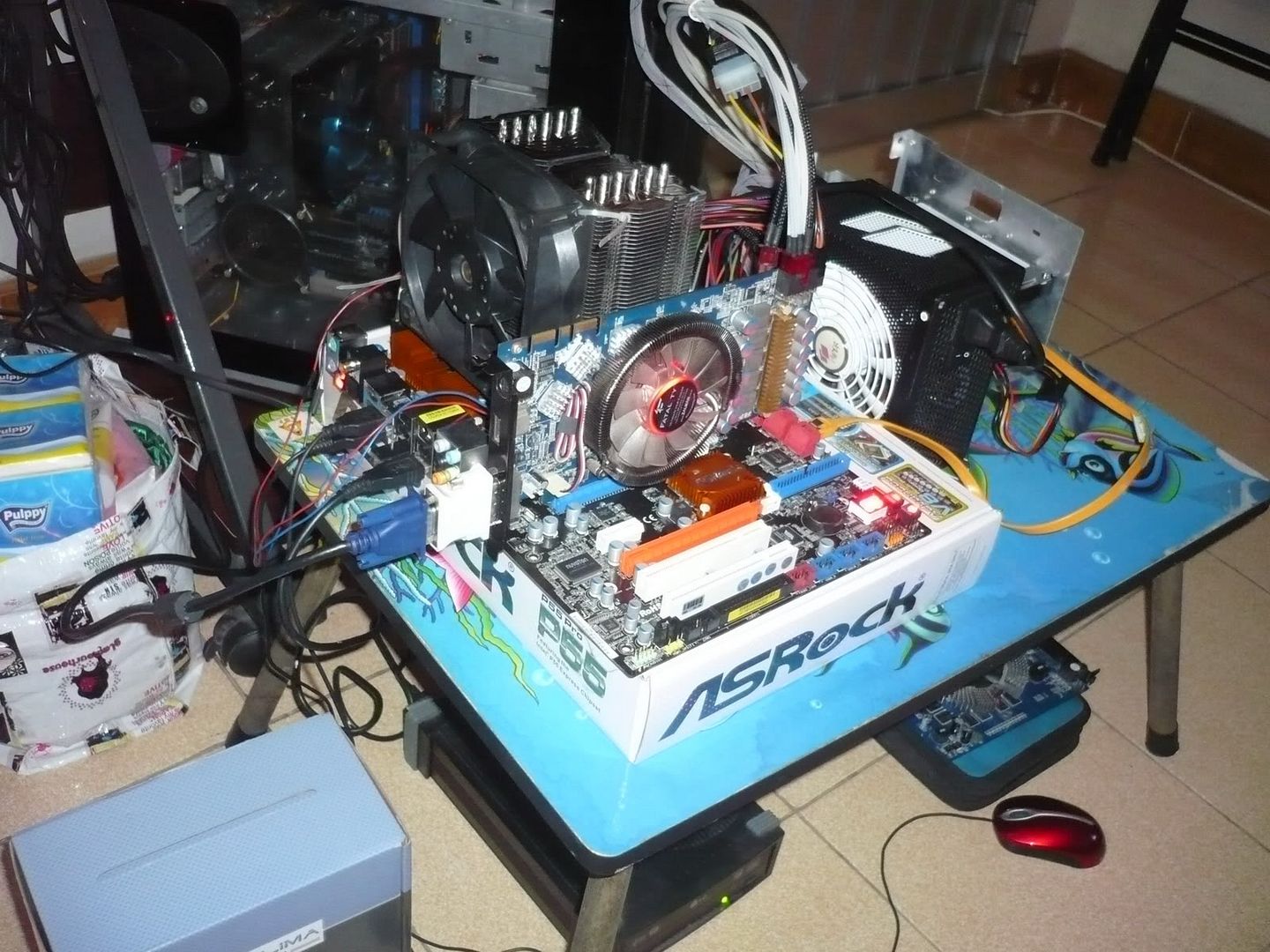

Xong xuôi phần hình thức bên ngoài bây giờ cho em nó lên bàn nào
Cấu hình gồm :
Core i5 750
Megahalem with 120cm sanyo denki
ASRock P55 Pro
2x2Gb DDR3 Crucial Ballistix 1333C7
40Gb Seagate Sata
Galaxy GTS 250
Hipper 550w


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1200 với dung lượng 377KB.


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1200 với dung lượng 333KB.

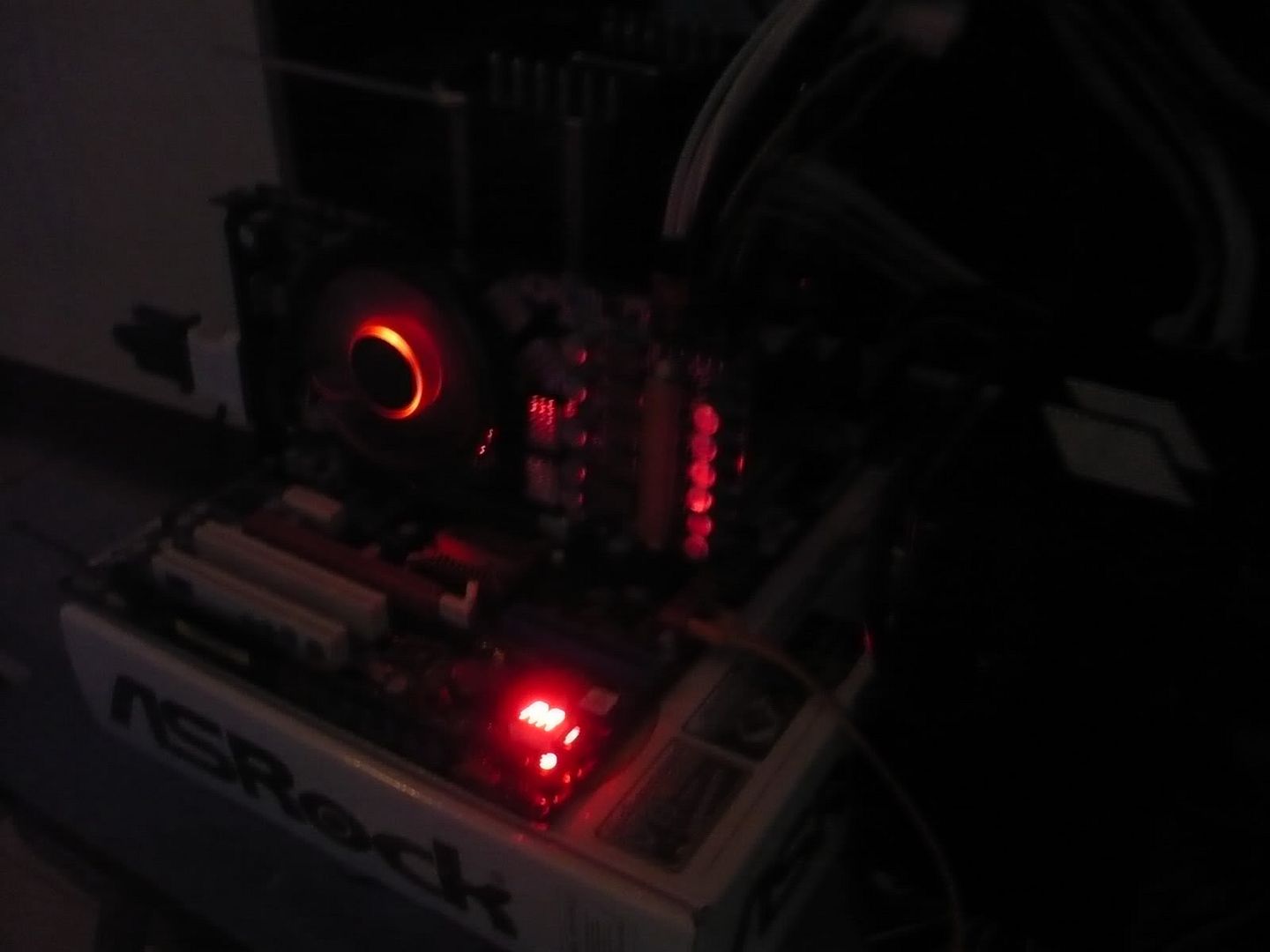

Tắt đèn nào, chỉ có 4 điểm phát sang trên main gồm nút power, reset, clr CMOS và debug led.


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1200 với dung lượng 76KB.


1./ Bios

Main sử dụng bios AMI 16Mb với giao diện rất dễ sử dụng, việc flash bios cũng rất đơn giản, bạn chỉ cần lưu bios vào USB là có thể flash = instant flash ngay trong bios

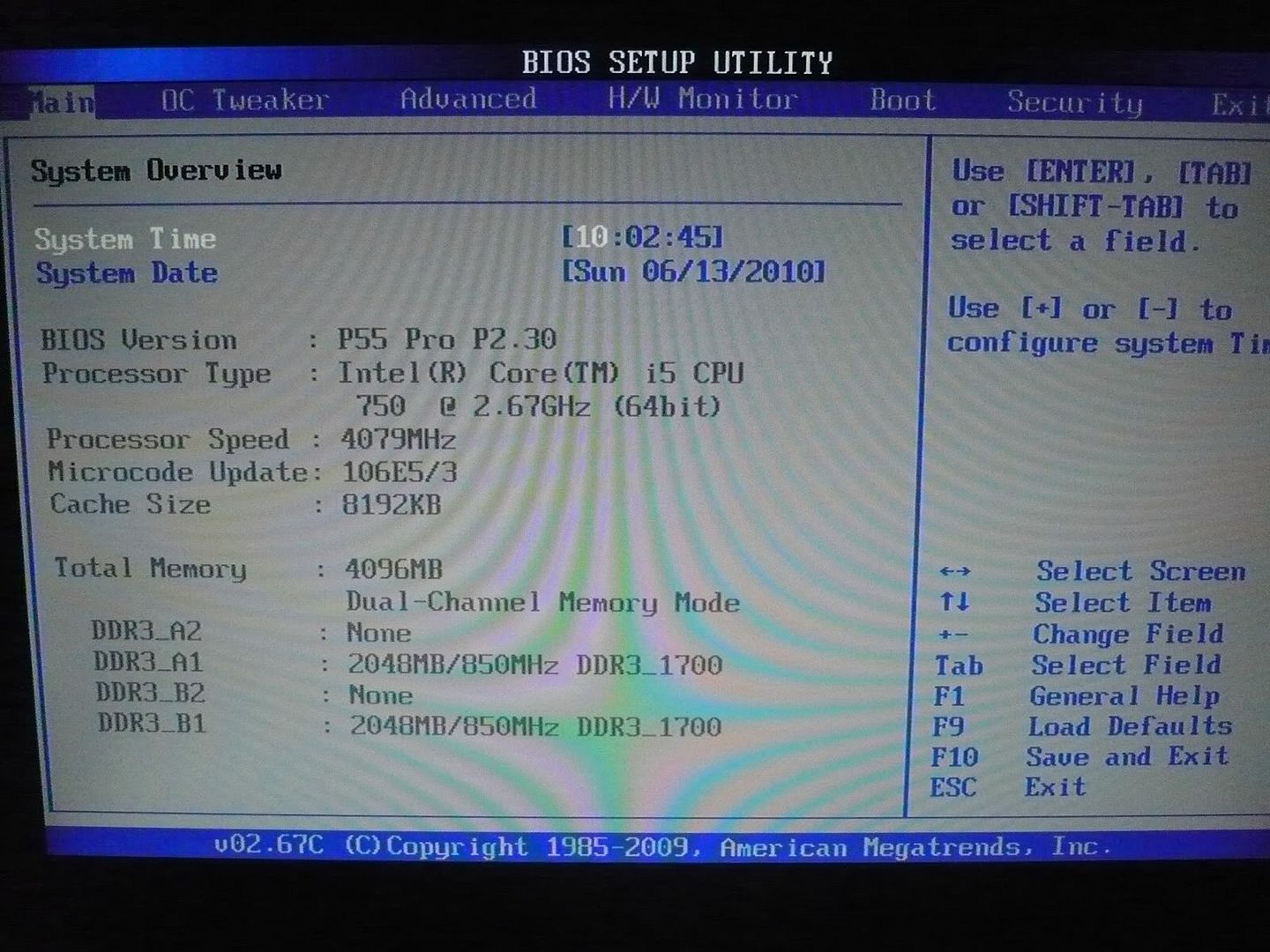

Màn hình chính bios


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1200 với dung lượng 286KB.

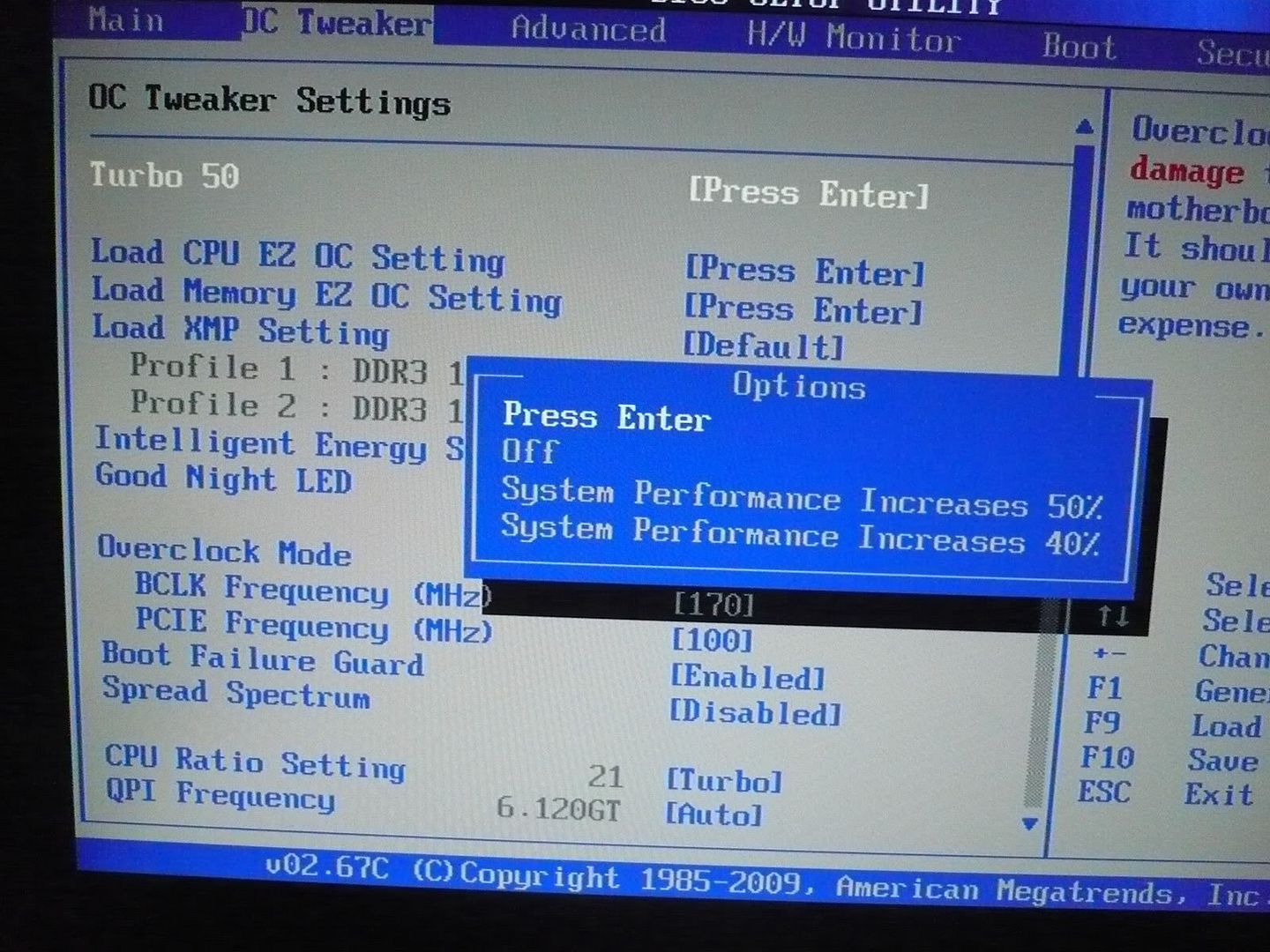

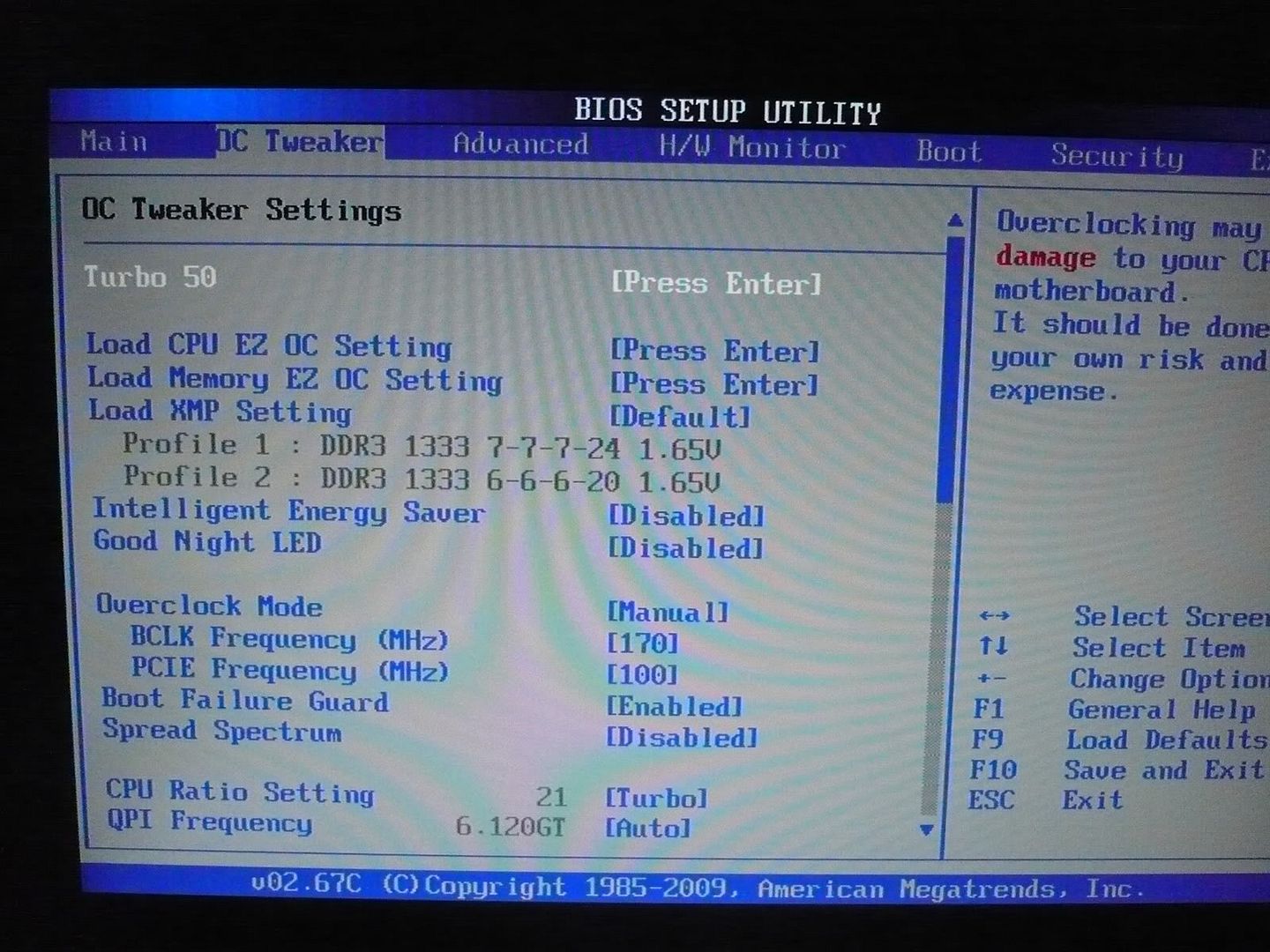

Giao diện OC tweaker : Bạn có thể tinh chỉnh tất cả mọi thứ liên quan đến overclock ở đây cũng như lưu lại các thiết lập của mình.
Ở ngay dòng đầu tiên là chế độ Turbo 50, nếu bạn chọn chế độ system performance increase 50% hệ thống sẽ tự set blck lên mức 200 tương đương mức xung 4Ghz (ko turbo boots), tương ứng với nó hệ thống cũng sẽ tự tăng Vcore lên tuy nhiên vì mỗi CPU có độ ăn điện khác nhau nên bạn cần set lại mức Vcore hợp lý cho hệ thống của mình.


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1200 với dung lượng 320KB.


Chỉnh Bclk, hsn, PCI ex


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1200 với dung lượng 288KB.


Chỉnh timing ram, điện đóm.


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1200 với dung lượng 321KB.

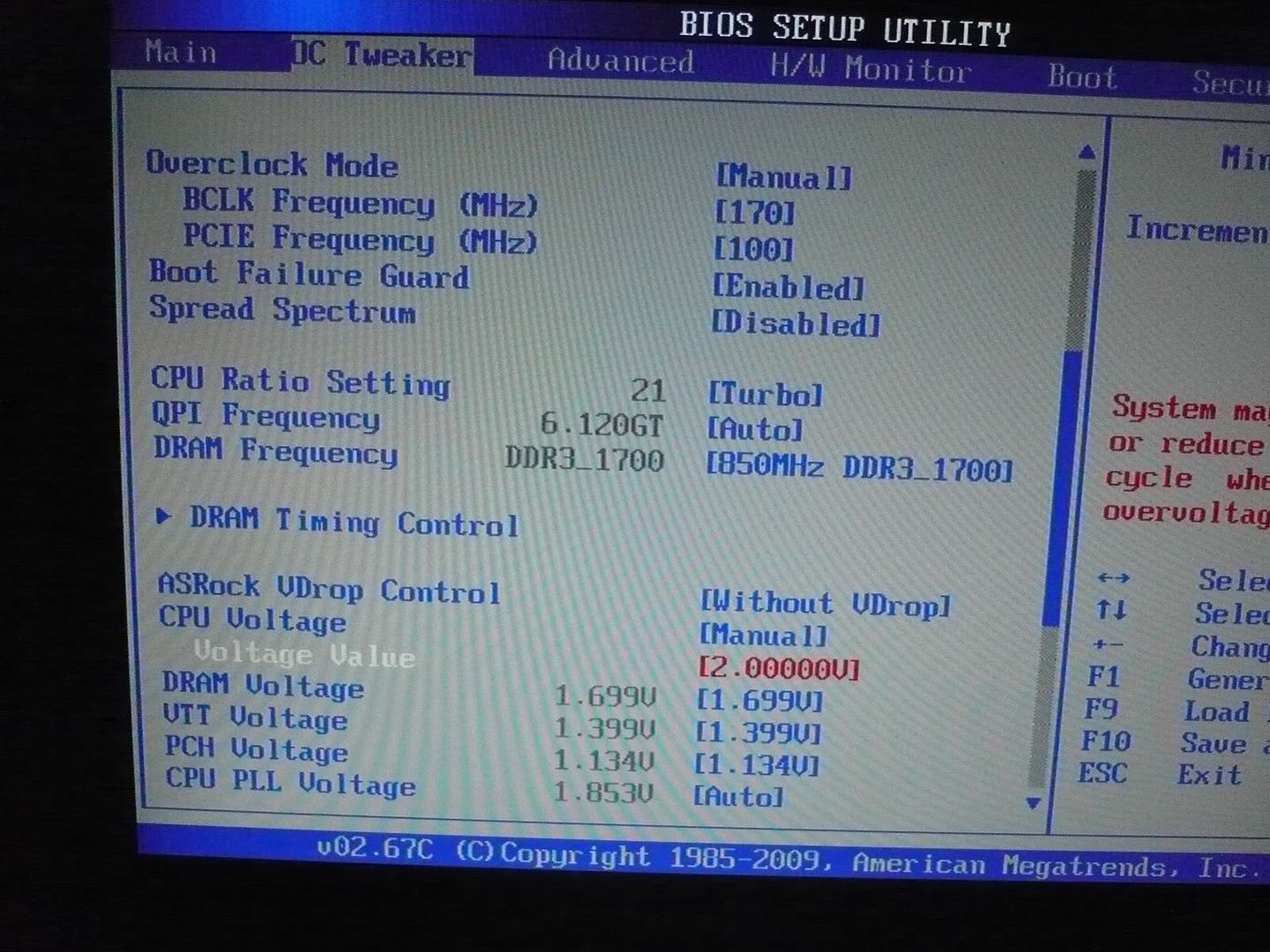

CPU và ram chỉnh max lên 2v, quá đủ để kéo max on air


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1200 với dung lượng 328KB.


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1200 với dung lượng 320KB.

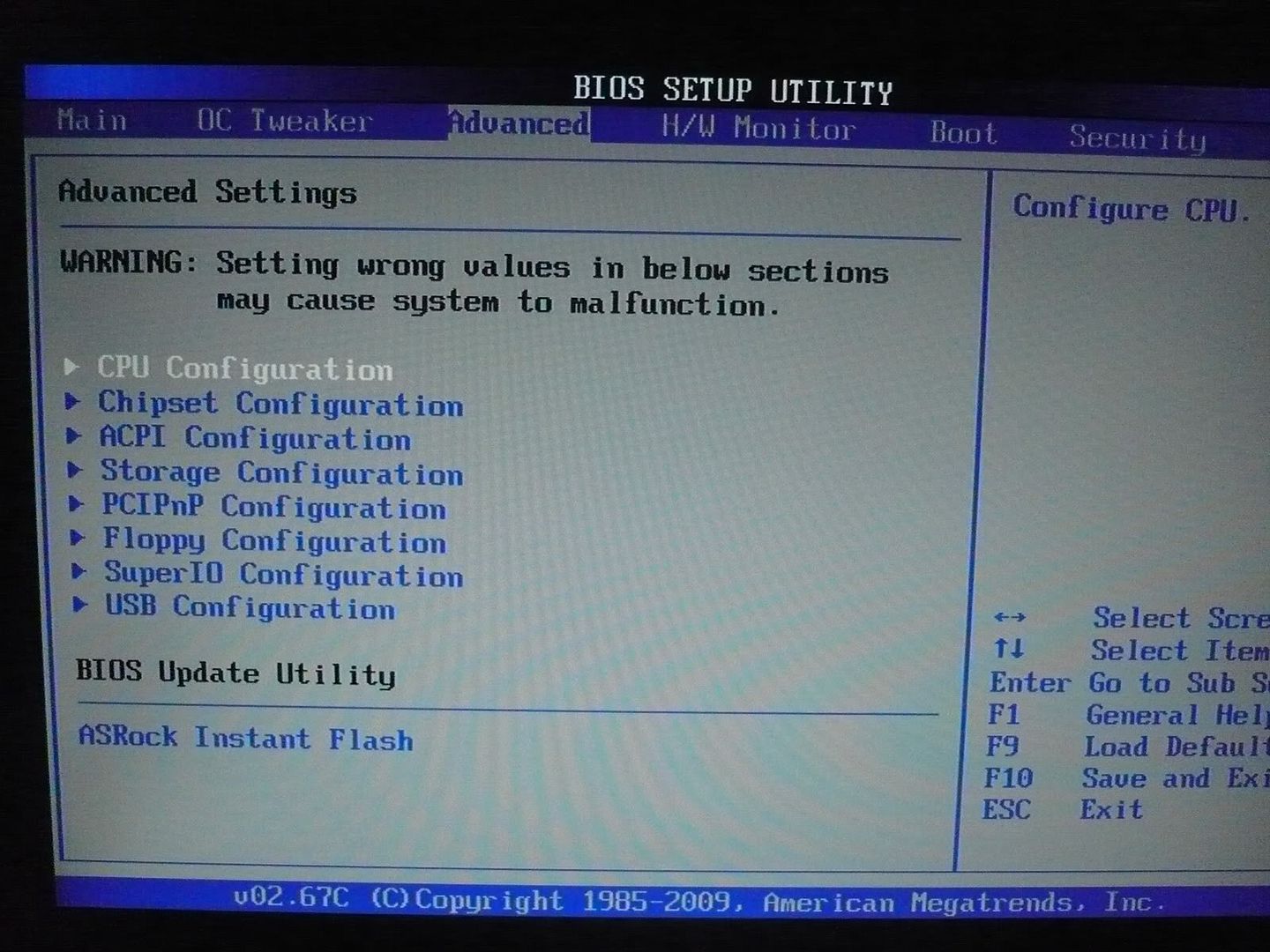

Phần Advanced settings


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1200 với dung lượng 258KB.

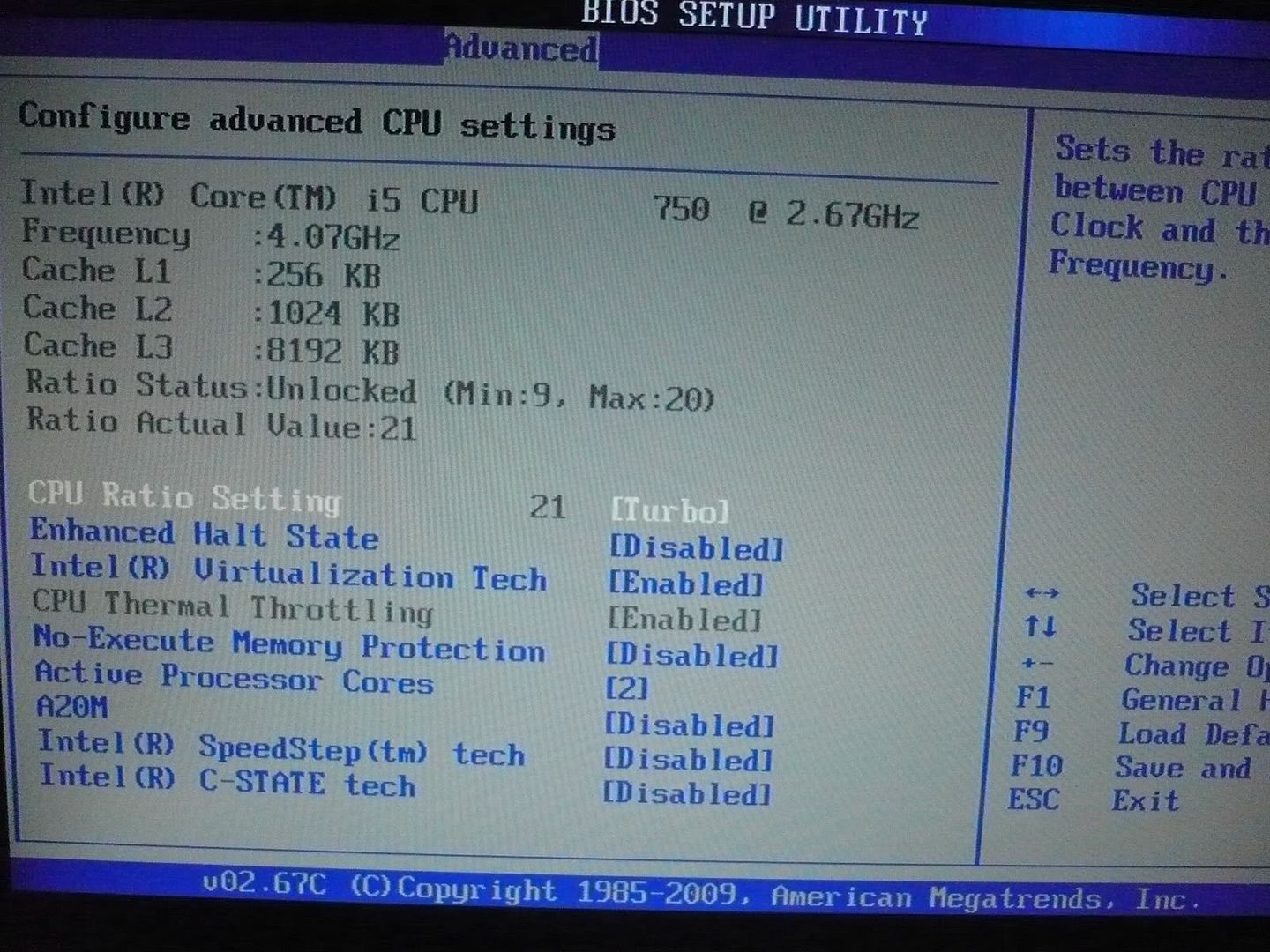

Advanced CPU settings


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1200 với dung lượng 327KB.


2./ Windows

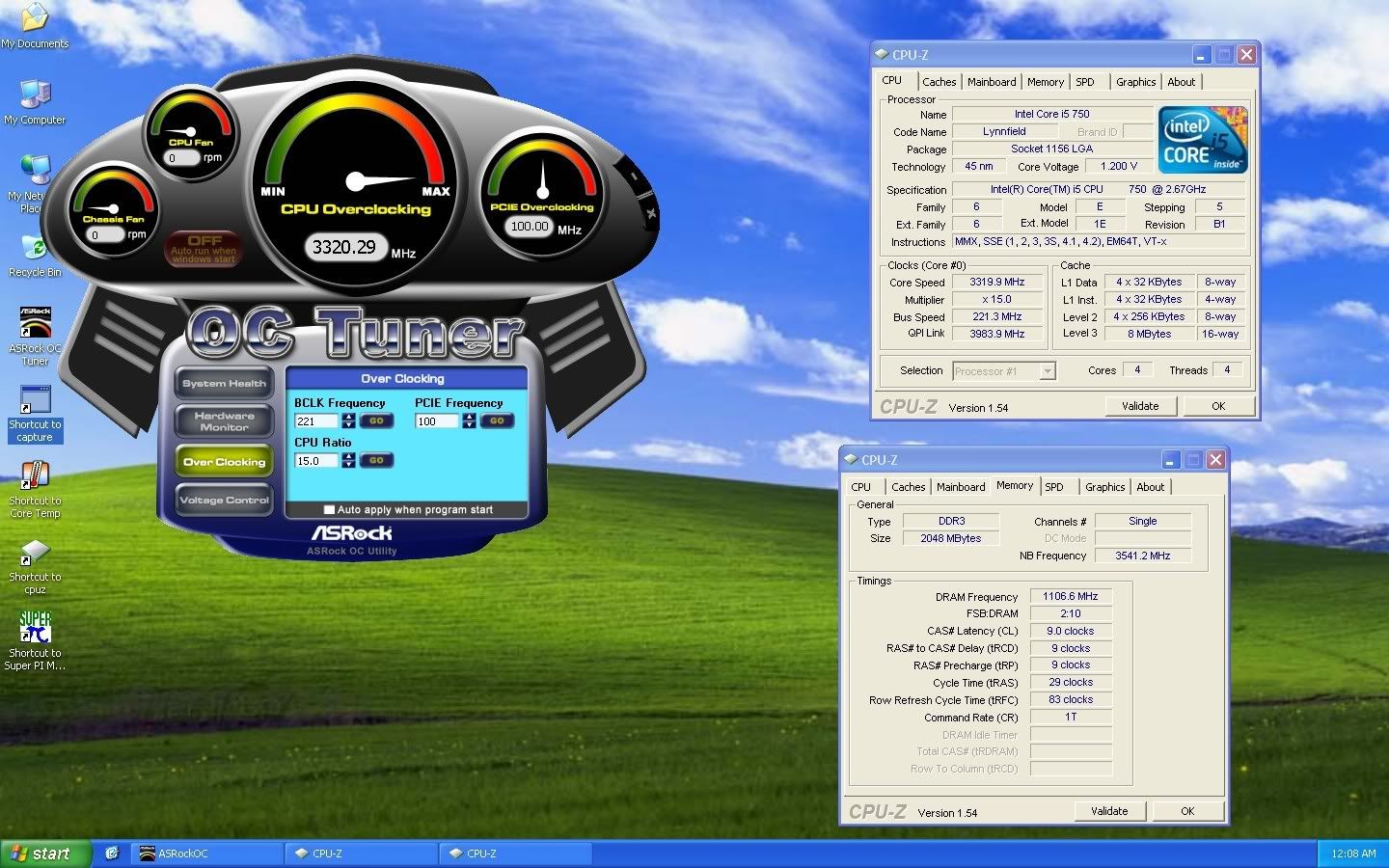

Ok bây giờ bắt đầu vô win, cài driver, tất cả quá trình từ setup đến cài win đều diễn ra suôn sẽ ko gặp bất cứ trở ngại nào. Cũng như các mainboard ASRock khác, con này cũng có phần mềm OC Turner kèm theo trong đĩa driver, Phần mềm OC Turner hỗ trợ việc overclock trong win rất đơn giản và tiện dụng. Main sử dụng ICS 9LPRS140CKLF, chỉ có SetFSB Version 2.3.144.108 (phiên bản shareware) mới hỗ trợ ICS này nên bạn muốn OC trong win thì chẳng còn cách nào khác là dung OC Turner

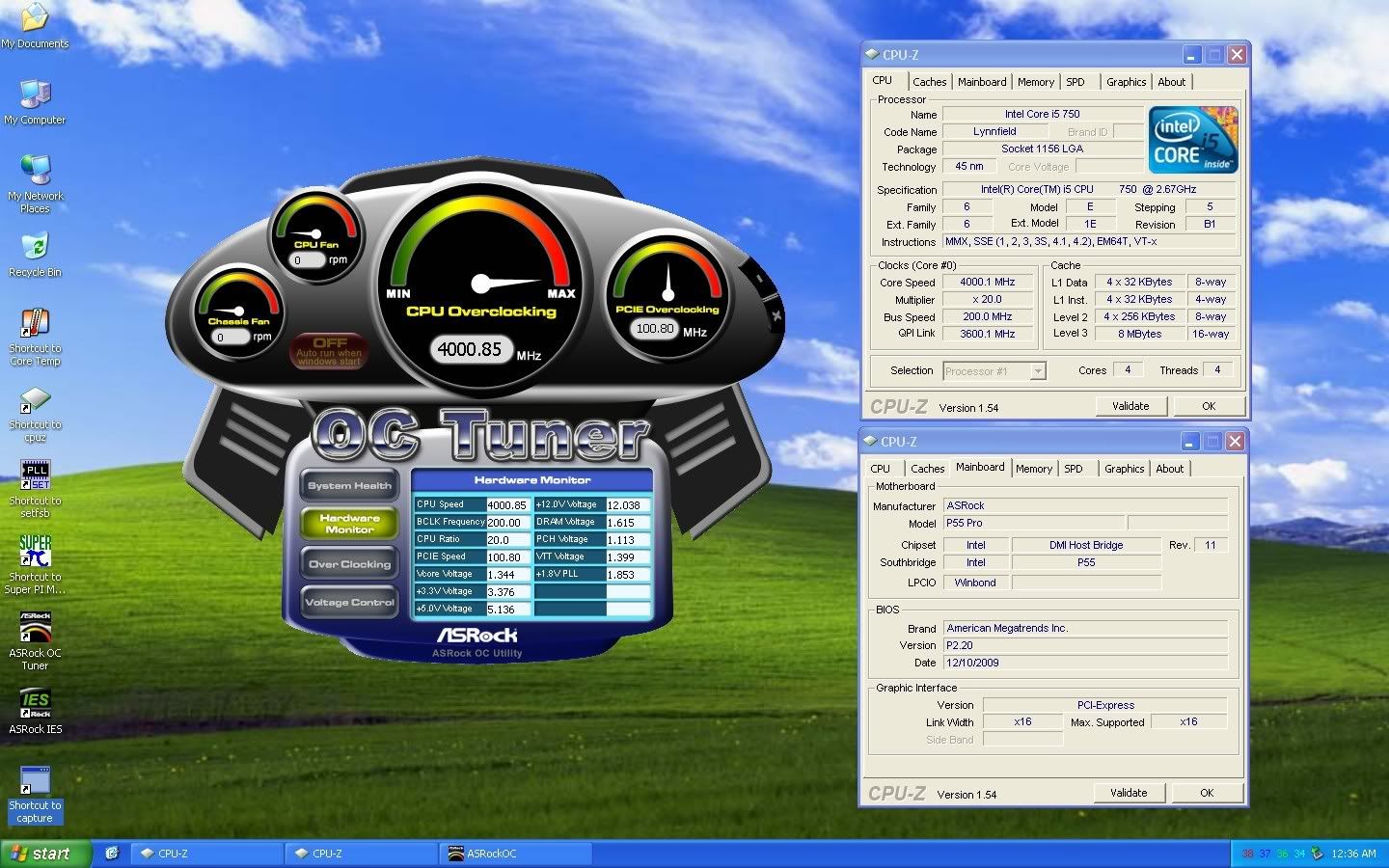

OC Turner hỗ trợ việc kiểm tra nhiệt độ CPU, mainboard, kiểm tra và tinh chỉnh tốc độ quạt.


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 235KB.


Hardware monitor : xem tốc độ CPU, Bclk, HSN, và điện đóm các loại


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 233KB.

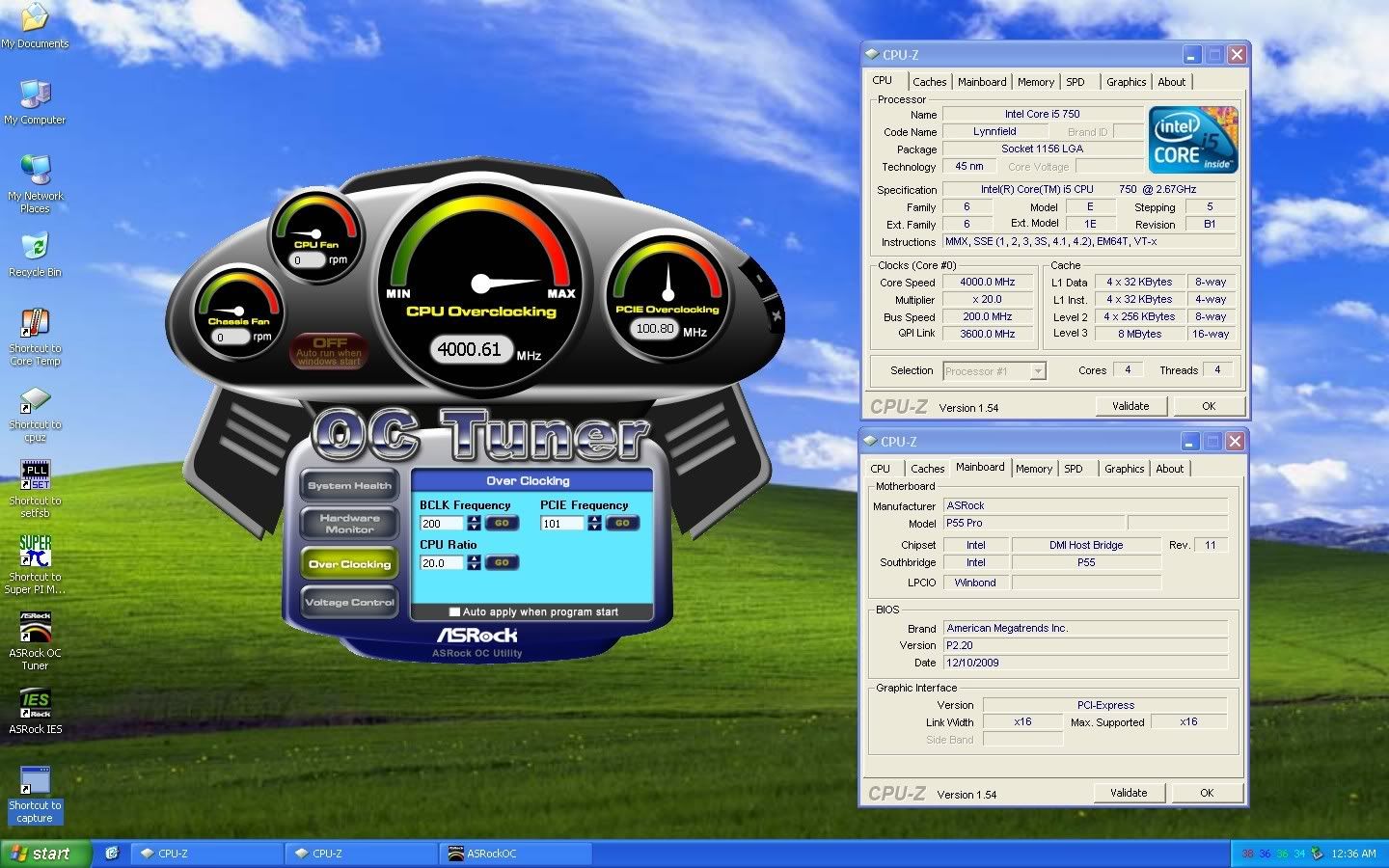

Tinh chỉnh Bclk, HSN, PCI ex


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 226KB.


Tinh chỉnh điện đóm các loại


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 230KB.
3./ Overclock
Từ trước đến giờ tất cả các mainboard ASRock đều hỗ trợ overclock khá tốt và P55 pro cũng ko ngoại lệ. Mục tinh chỉnh overclock trong bios khá đơn giản và dễ hiểu, chỉ cần vài bước cơ bản bạn có thể kéo xung lên 4Ghz một cách dễ dàng với tản nhiệt khí tốt.

Cinebench ở mức 4.35Ghz


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 245KB.

3DMark CPu ở mức 4.35Ghz


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 209KB.

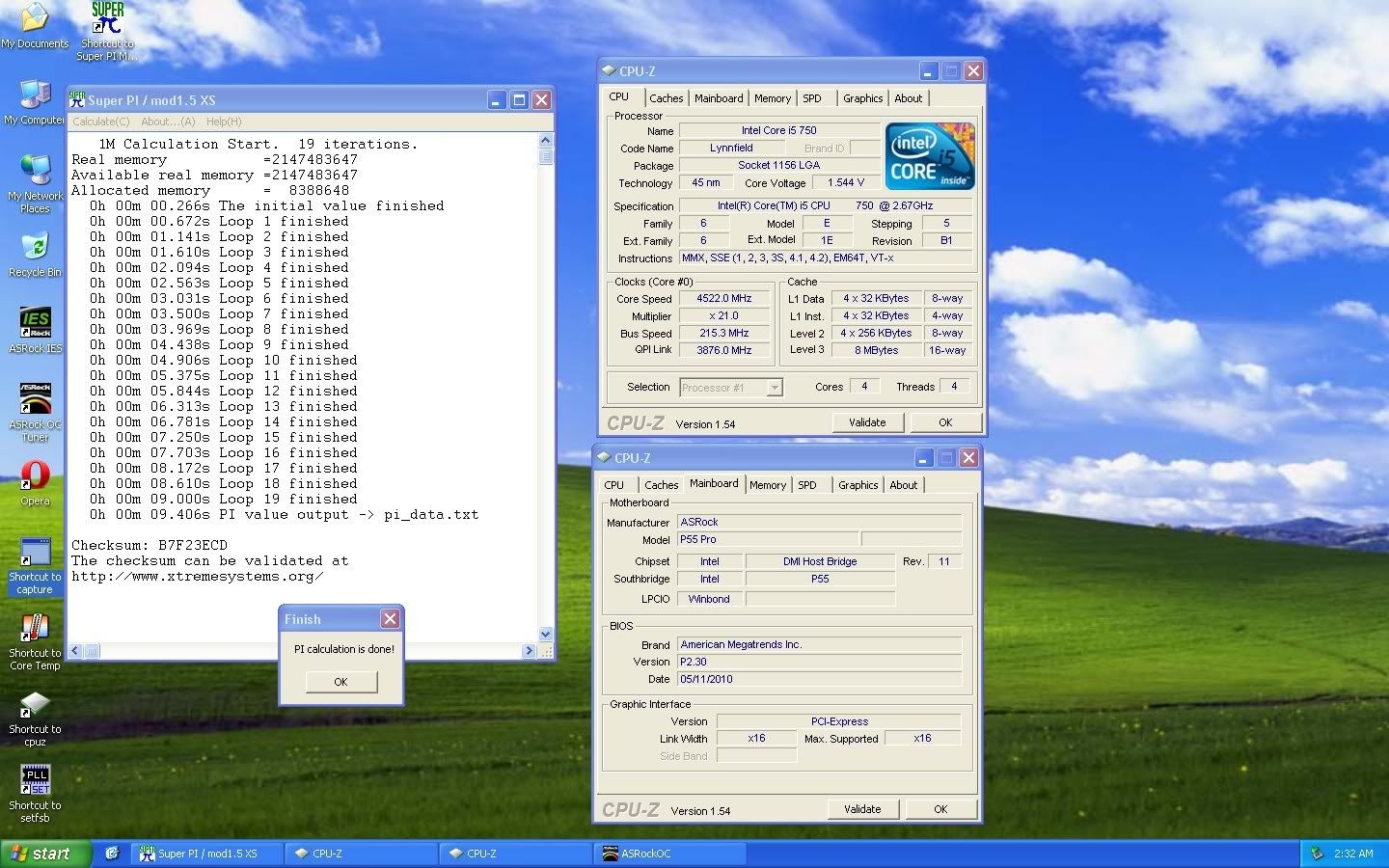

Super pi 1M ở mức 4.52Ghz


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 252KB.



Crucial 1333C7 @ 2200C9
http://valid.canardpc.com/show_oc.php?id=1243246


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 233KB.


4./ Test hiệu năng.

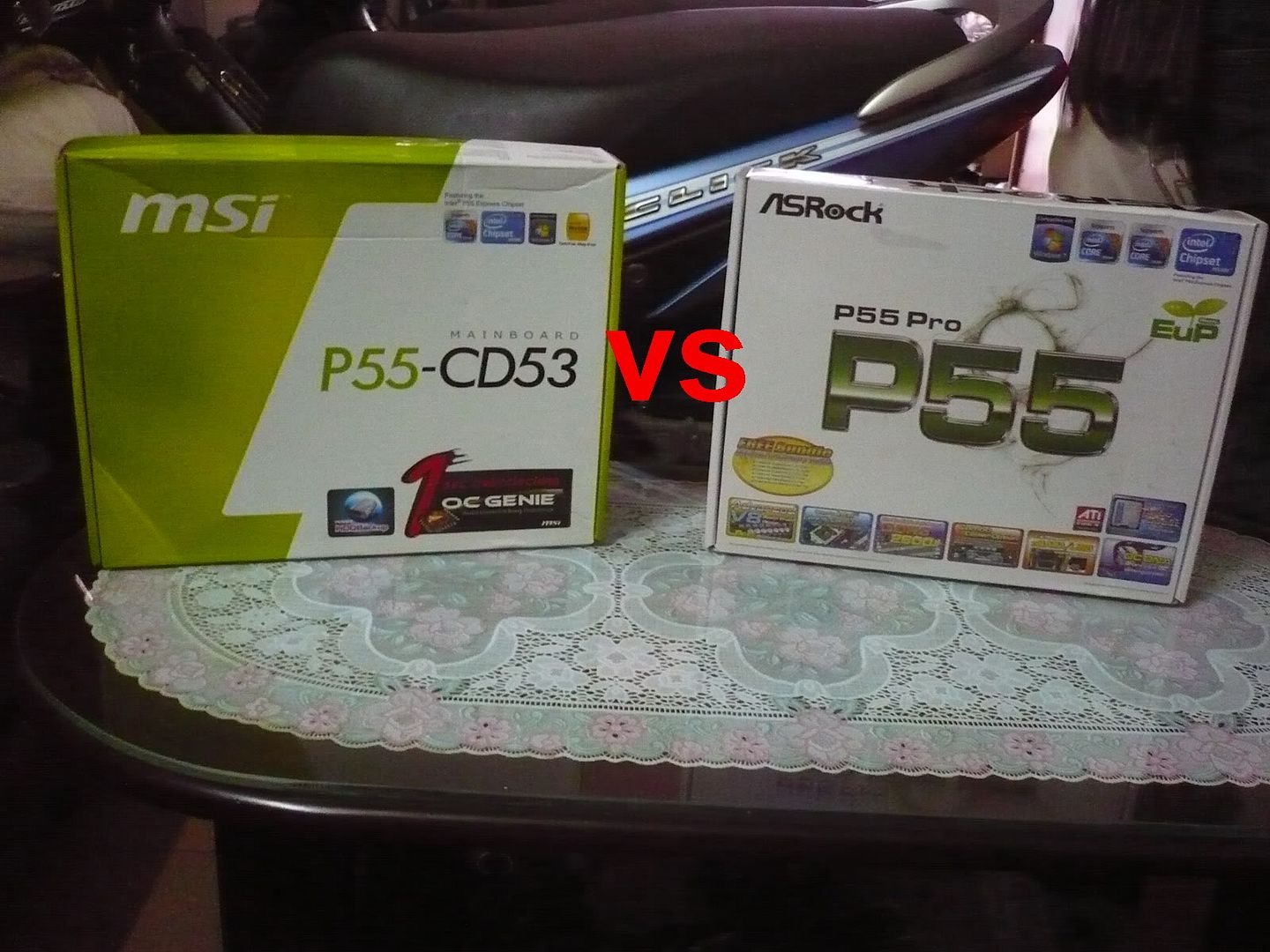

Sẵn đang có dư con MSI CD-53 nên lôi ra test với em này luôn


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1600x1200 với dung lượng 269KB.


Cấu hình test :
Core i5 750 @ 4Ghz
Megahalem with 120cm sanyo denki
ASRock P55 Pro và MSI CD-53
2x2Gb DDR3 Crucial Ballistix 1333 C7 @ 2000 C9
40Gb Seagate Sata
Galaxy GTS 250
Hipper 550w

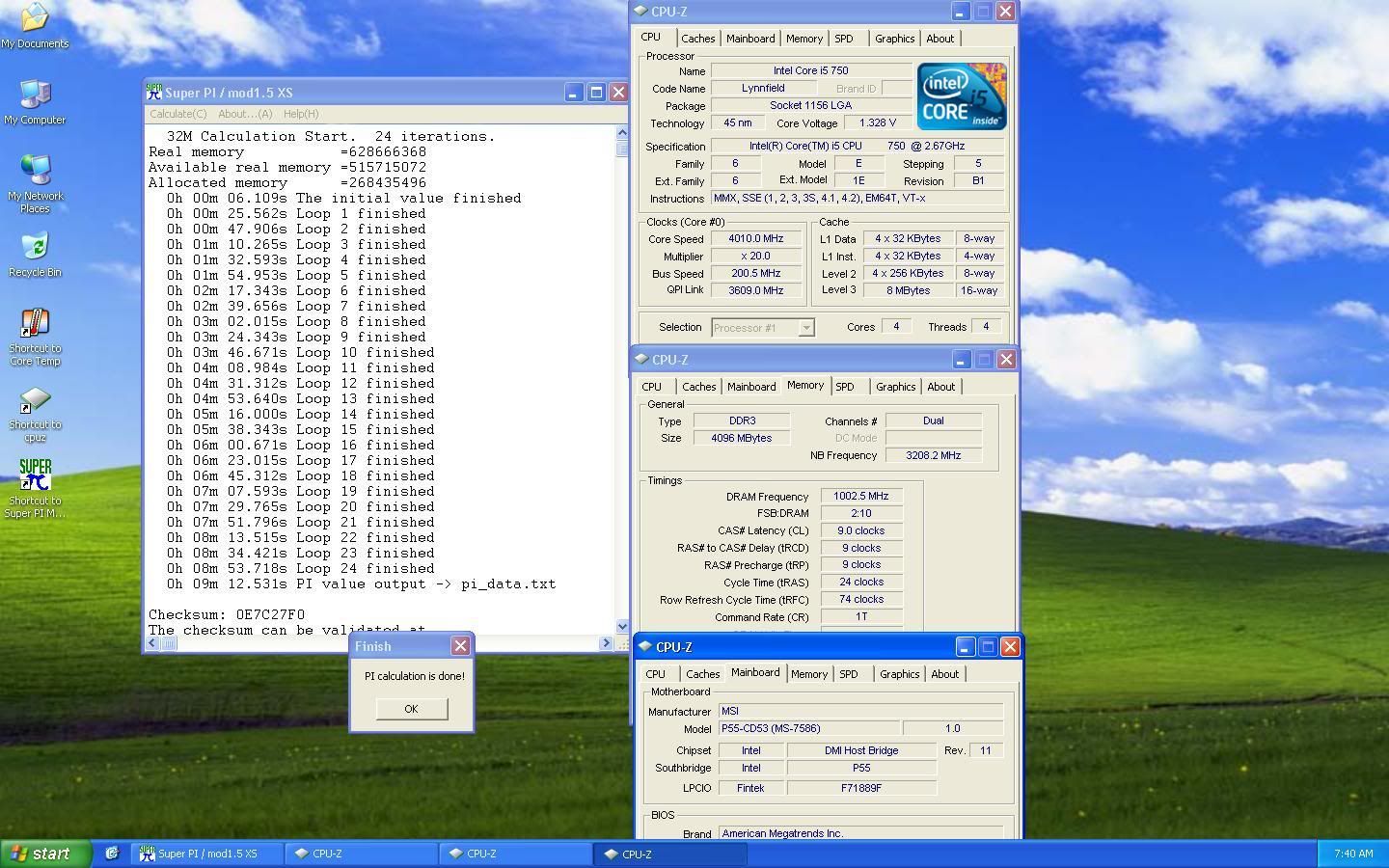

+ Đầu tiên là Super Pi 32m

Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 274KB.


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 228KB.


CD-53 vượt lên dẫn trước 1-0

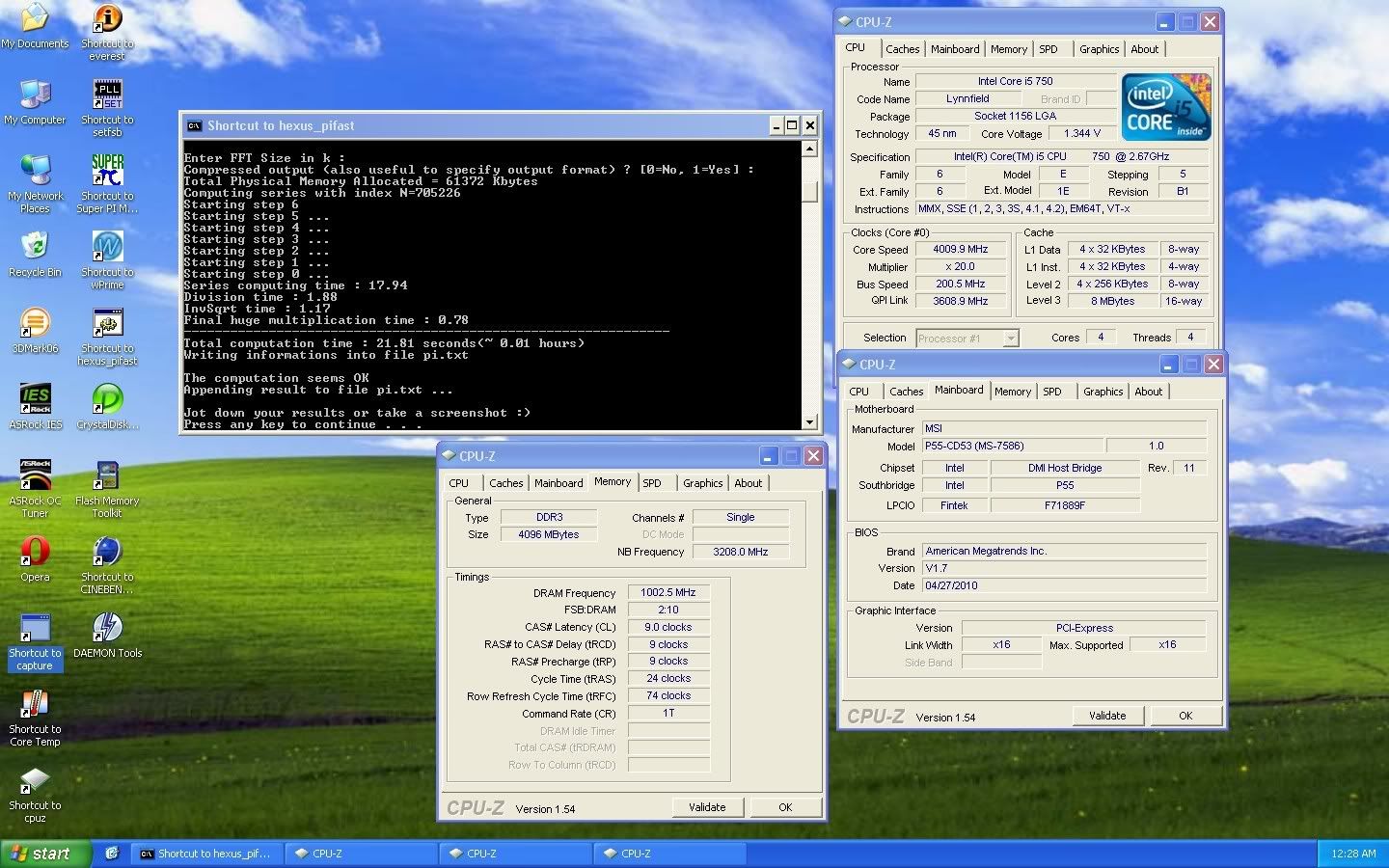

+ Hexus pifast


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 244KB.


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 250KB.


P55 pro gỡ hòa 1-1

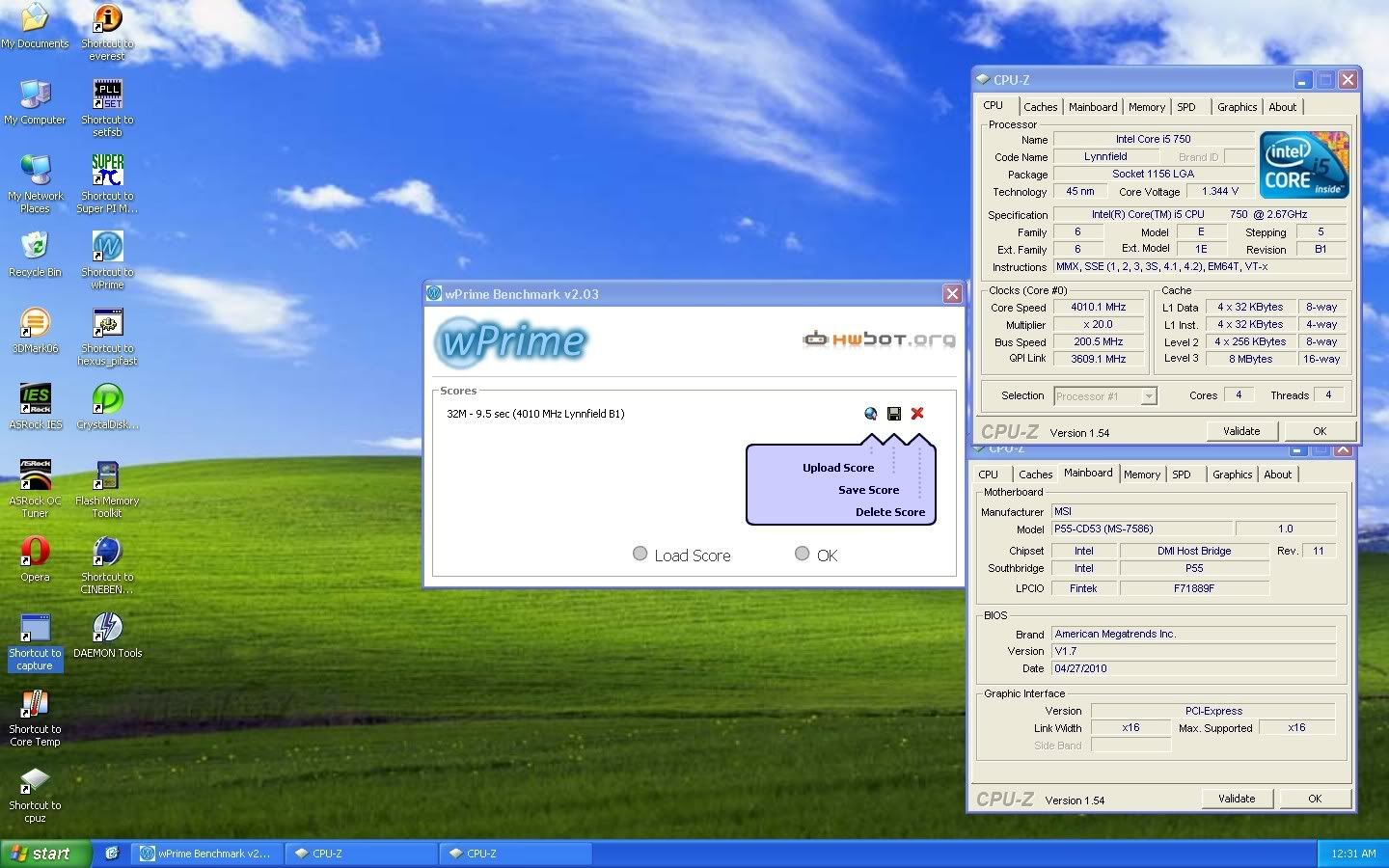

+ wPrime 32m


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 198KB.



Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 195KB.


P55 pro vượt lên 2-1

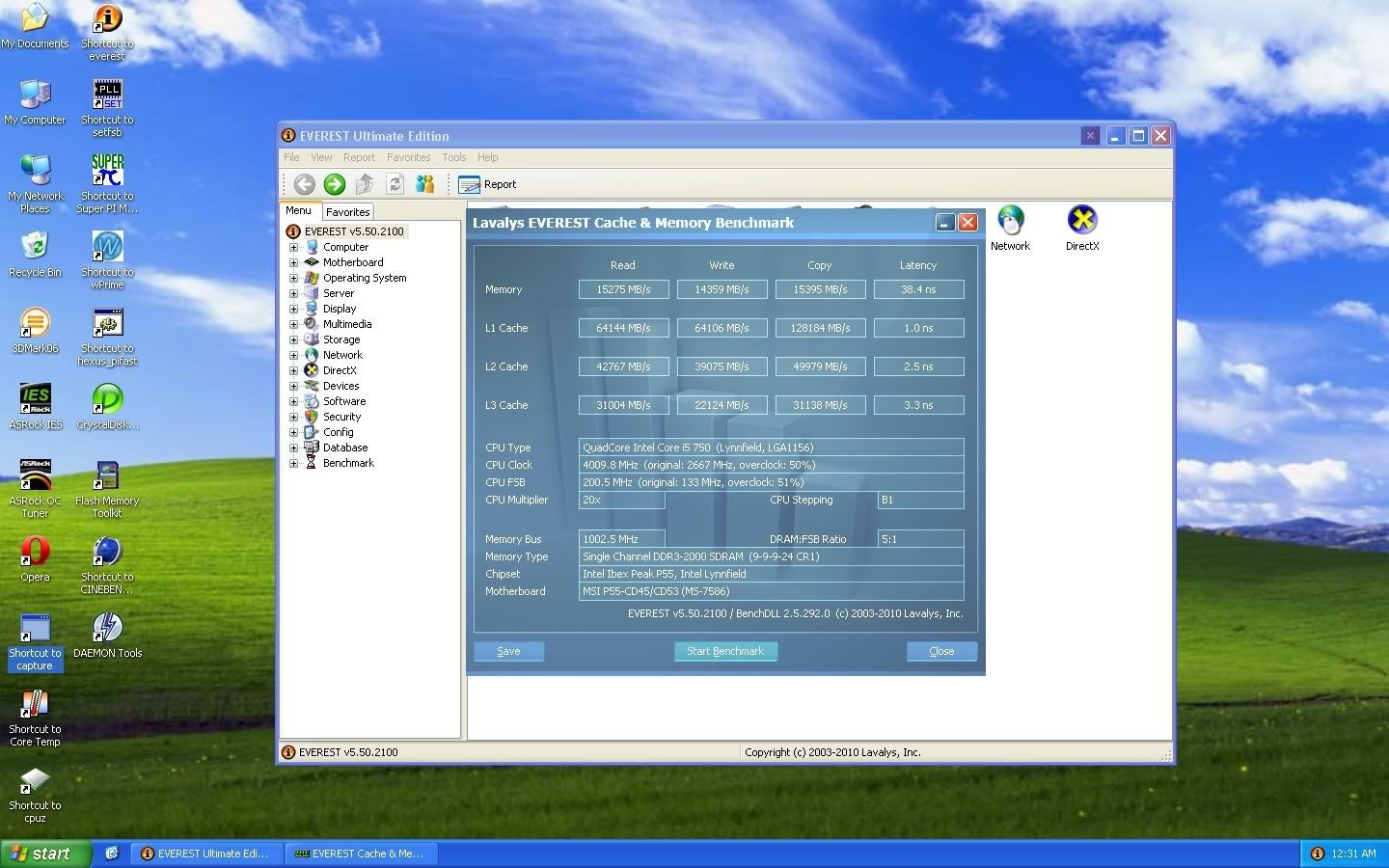

+ Everest : Read, write, copy mem


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 175KB.


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 177KB.


P55 pro lấn lướt hoàn toàn, 3-1 cho P55 pro

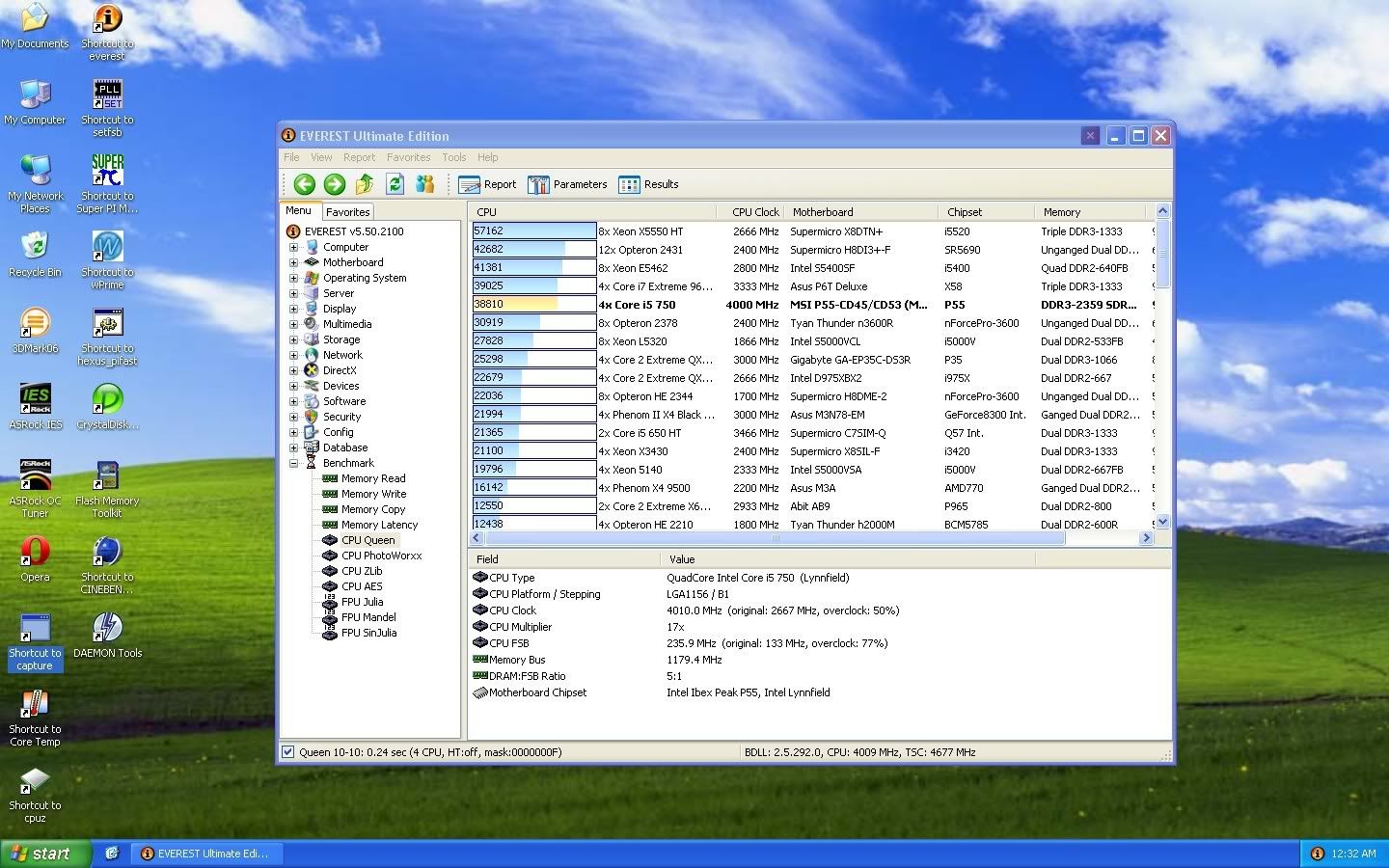

+ Everest : CPU Queen


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 236KB.


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 241KB.


CD -53 tăng tốc, rút ngắn khoảng cách 2-3

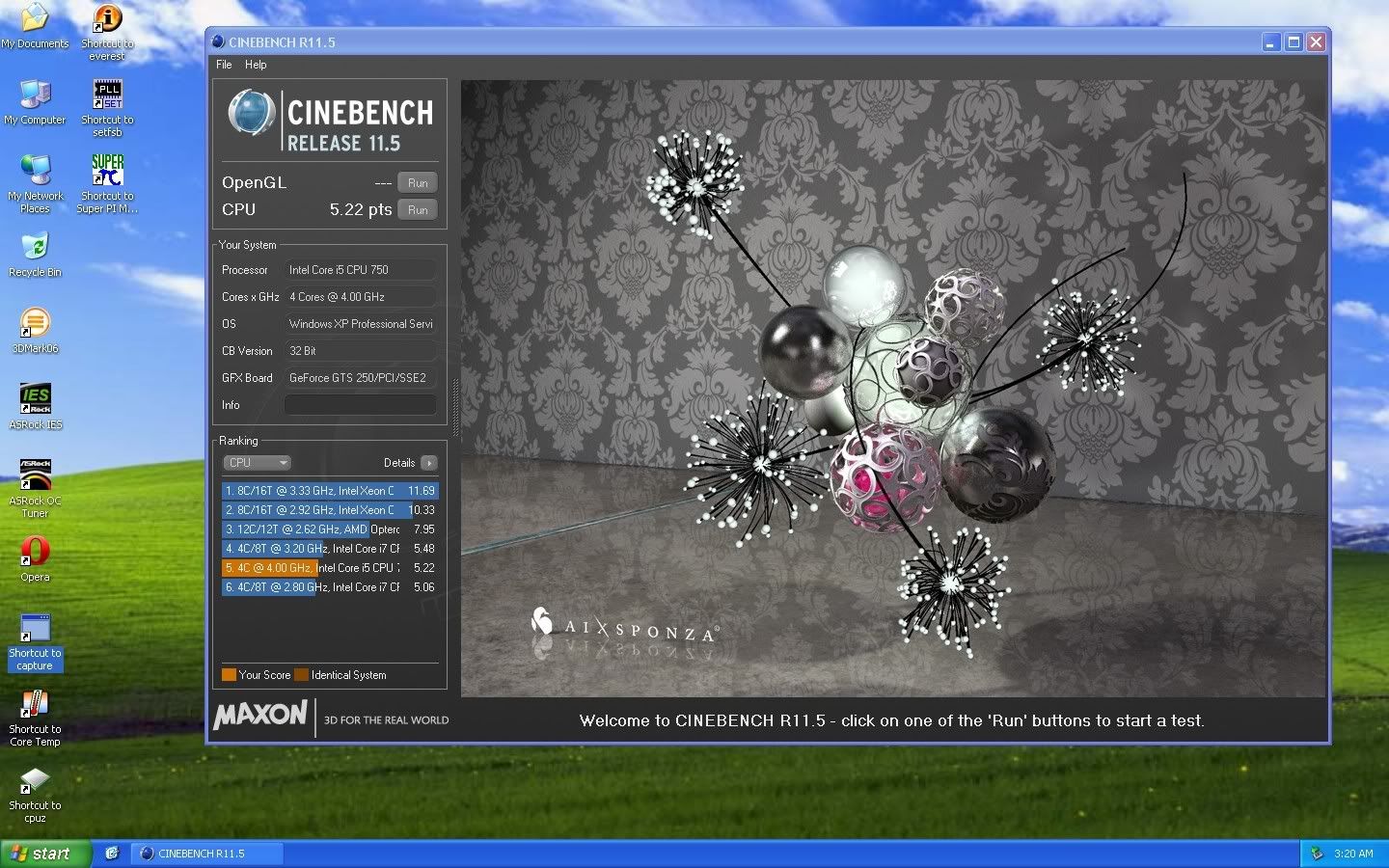

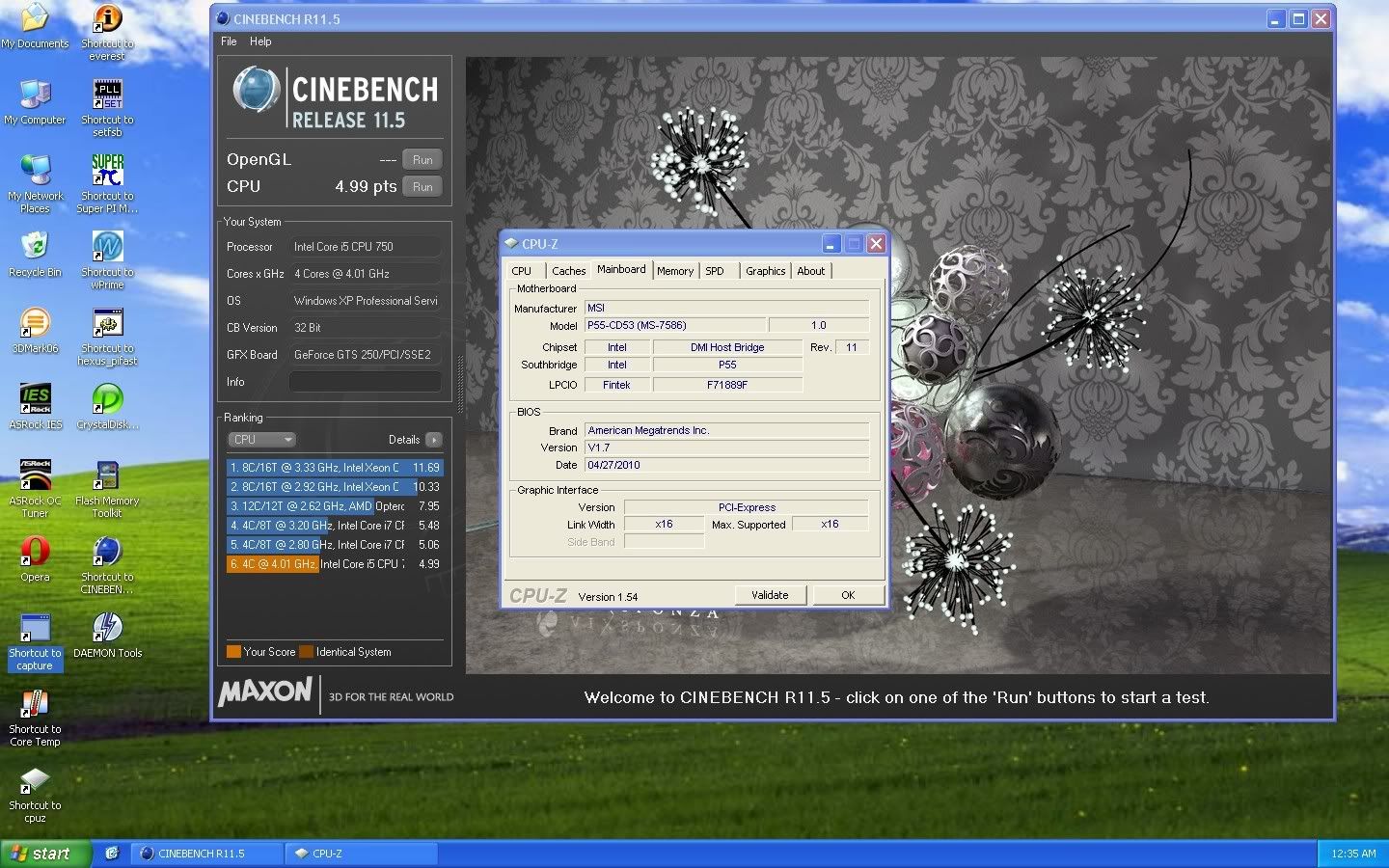

+Cinebench R11.5


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 229KB.


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 251KB.


san bằng khoảng cách 3-3.
+ Phép thử cuối cùng 3DMark 06


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 257KB.


Ảnh đã được thu nhỏ. Vui lòng nhấn vào đây để xem kích thước thật 1440x900 với dung lượng 217KB.


Và cuối cùng là 4-3 cho P55 pro
Qua các phép thử trên ta có thể nhận thấy cả 2 mainboard khá cân sức, nếu so về memory thì P55 pro vượt trội hơn CD-53 nhưng nếu so về sức mạnh CPU thì P55 pro ko phải đối thủ của CD-53

III/ Kết luận :
Đây là dòng main P55 phổ thông với giá cả hợp lý dành cho các anh chị em nào thích đú P55 mà ko có khả năng dư dã về tài chính

- Ưu điểm :
Giá rẻ, khả năng overclock tốt, Bios dễ dùng, có power, reset button, clr CMOS, debug led trên main
- Khuyết điểm :
Hiệu năng CPU chưa cao, dàn heatsink nhìn ko được kool.
